Vergleich Drehstromsystem und Einphasensystem

Question

Aufgabe:

Ein Vorteil des Drehstromsystems ggü. dem Einphasensystem ist das Einsparen von Leitmaterial.

Ein symmetrisches Drehstromsystem benötigt 3 Leiter und ein unsymmetrisches 4 Leiter, da noch ein Neutralleiter gebraucht wird.

Ich verstehe nun aber nicht wieso im einphasigen Fall 6 Leiter notwendig wären. Kann mir jemand vielleicht den Aufbau skizzieren?

Answer 1

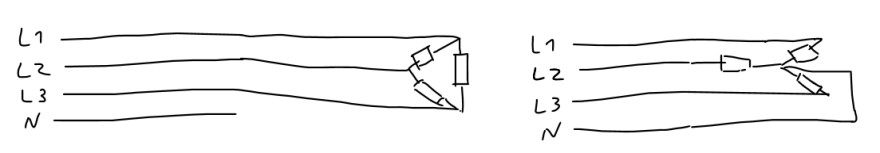

Hallo mickymaus. Ein Drehstromsystem benötigt im allgemeinen Fall 4 Leiter:

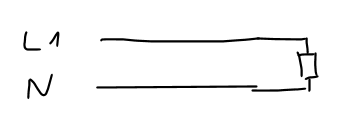

Ein Einphasensystem benötigt 2 Leiter:

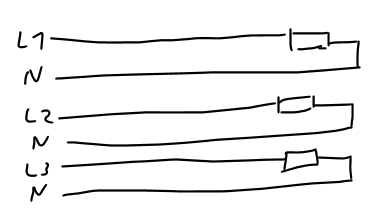

Wenn behauptet wird, dass ein Einphasensystem 6 Leiter benötigt, dann kann es sich nur um ein Einphasensystem handeln, welches ursprünglich aus Drehstrom entspringt. Dieses nutzt dann alle drei Phasen L1 bis L3 des Drehstroms:

Comments

Vielen Dank für beste Antwort!
