Aufgabe:
Verstehe ich die Aufgabe richtig:
Es ist eine Sternschaltung gegeben. Die kleinste Leistung, die erreicht werden kann ist, wenn nur ein Strang verbunden wird. Deshalb berechnen wir auch die Leistung der Einzelstrang.
Was wird da gezeigt in rot „Vergleich zur Abschätzung…“ ?
b) die größte Leistung, die entstehen kann, ist wenn alle Schaltungen geschlossen sind.
Text erkannt:

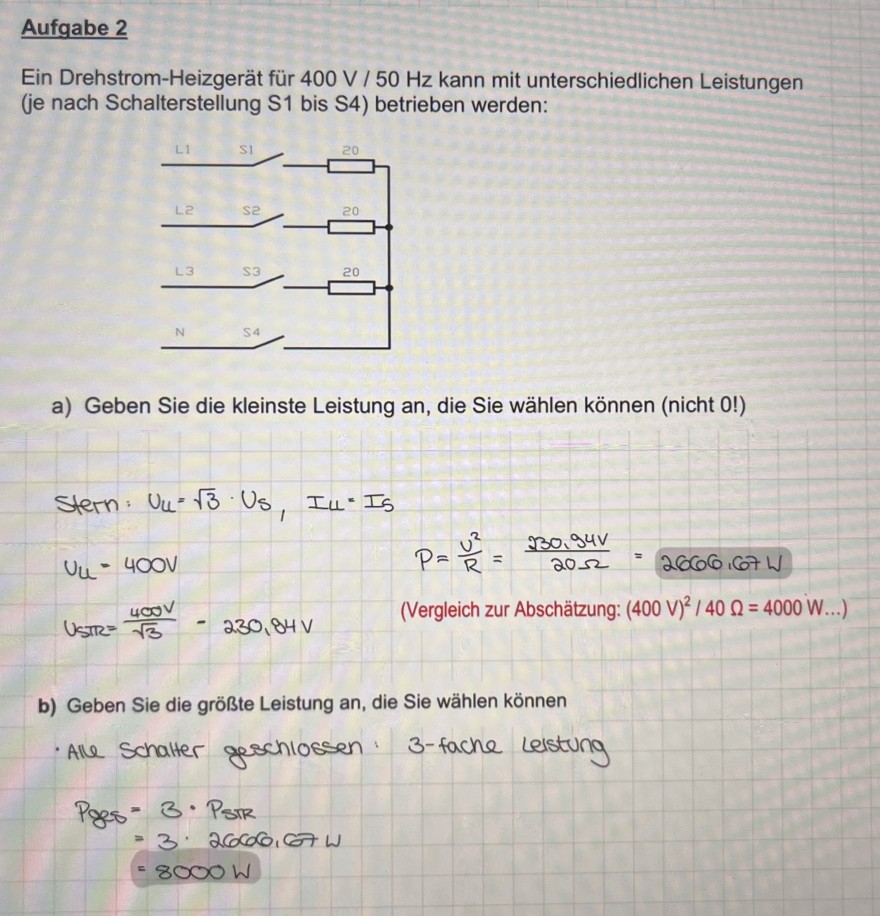

Aufgabe 2
Ein Drehstrom-Heizgerät für \( 400 \mathrm{~V} / 50 \mathrm{~Hz} \) kann mit unterschiedlichen Leistungen (je nach Schalterstellung S1 bis S4) betrieben werden:
a) Geben Sie die kleinste Leistung an, die Sie wählen können (nicht 0!)
Stern: \( U_{u}=\sqrt{3} \cdot U_{s}, I_{u}=I_{s} \)
\( \begin{array}{l} U_{u}=400 \mathrm{~V} \\ U_{\text {stR }}=\frac{400 \mathrm{~V}}{\sqrt{3}}-230,84 \mathrm{~V} \end{array} \)
\( P=\frac{U^{2}}{R}=\frac{230,94 \mathrm{~V}}{20 \Omega}=2666,67 \mathrm{~W} \)
(Vergleich zur Abschätzung: ( 400 V\( )^{2} / 40 \Omega=4000 \mathrm{~W} \)...)
b) Geben Sie die größte Leistung an, die Sie wählen können
- Alle Schalter geschlossen: 3-fache lelstung
\( \begin{aligned} P_{\text {ges }} & =3 \cdot P_{\text {STR }} \\ & =3 \cdot 2666,67 \mathrm{~W} \\ & =8000 \mathrm{~W} \end{aligned} \)
