Aufgabe:
Ist meine Erklärung richtig? ich bin mir ziemlich unsicher.

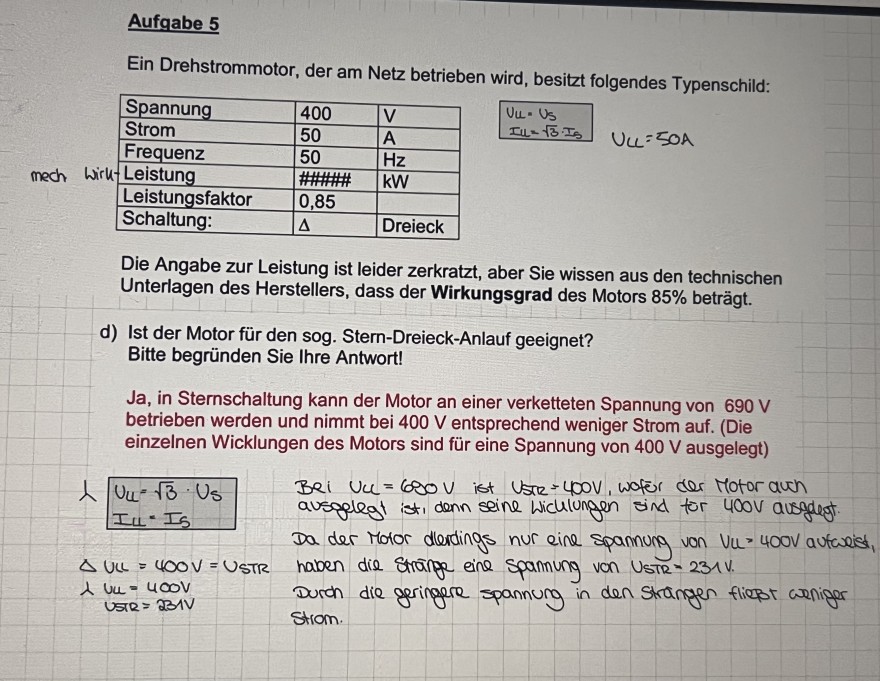

Text erkannt:
Aufgabe 5
Ein Drehstrommotor, der am Netz betrieben wird, besitzt folgendes Typenschild:
\begin{tabular}{|l|l|l|}
\hline Spannung & 400 & V \\
\hline Strom & 50 & A \\
\hline Frequenz & 50 & Hz \\
\hline Leistung & \#\#\#\#\# & kW \\
\hline Leistungsfaktor & 0,85 & \\
\hline Schaltung: & \( \Delta \) & Dreieck \\
\hline
\end{tabular}
\( \begin{array}{l} v_{u l} \cdot U_{5} \\ I_{u}=\sqrt{3}: I_{5} \end{array} \quad U_{u l}=50 \mathrm{~A} \)
Die Angabe zur Leistung ist leider zerkratzt, aber Sie wissen aus den technischen Unterlagen des Herstellers, dass der Wirkungsgrad des Motors \( 85 \% \) beträgt.
d) Ist der Motor für den sog. Stern-Dreieck-Anlauf geeignet?
Bitte begründen Sie Ihre Antwort!
Ja, in Sternschaltung kann der Motor an einer verketteten Spannung von 690 V betrieben werden und nimmt bei 400 V entsprechend weniger Strom auf. (Die einzelnen Wicklungen des Motors sind für eine Spannung von 400 V ausgelegt)
人
\( \begin{array}{l} U_{u}=\sqrt{3} \cdot U_{s} \\ I_{u}=I_{s} \end{array} \)
\( V_{L L}=400 \mathrm{~V}=U_{S T R} \)
\( \lambda \mathrm{Vu}=400 \mathrm{~V} \) UTR \( =231 \mathrm{~V} \)
Bei \( U_{c l}=690 \mathrm{~V} \) ist Uste \( =400 \mathrm{~V} \), wofer der Motor auch auspelegt ist, denn seine Wiculungen sind for 400 V ausgegegt. Da der Motor derdings nur eine spannung von \( V u=400 \mathrm{~V} \) autweis, haben die strärge eine spanmung von UstR - 231 v .
Durch die geringere spannung in den strangen fliest weniger strom.
