Drehstromtechnik und die Vorteile

Question

Aufgabe:

Es geht um den 1. Vorteil. Ein System mit Drehstromtechnik benötigt weniger Leiter, wie würden dann jeweils die Skizzen aussehen ?

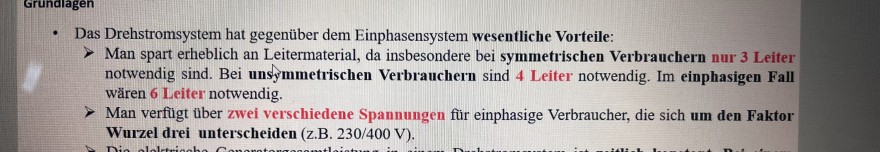

Text erkannt:

- Das Drehstromsystem hat gegenüber dem Einphasensystem wesentliche Vorteile:

Man spart erheblich an Leitermaterial, da insbesondere bei symmetrischen Verbrauchern nur 3 Leiter notwendig sind. Bei unsymmetrischen Verbrauchern sind 4 Leiter notwendig. Im einphasigen Fall wären 6 Leiter notwendig.
Man verfügt über zwei verschiedene Spannungen für einphasige Verbraucher, die sich um den Faktor Wurzel drei unterscheiden (z.B. 230/400 V).

Comments

hallo

da die Summe bei sym. Verbrauch 0 ergibt brauchst du keinen 0 Leiter,

lul

Answer 1

Angenommen, du hast einen Herd mit drei Platten zu je 10 Ohm. Dann könnte die Schaltung z. B. so aussehen:

Angenommen, eine der Platten hat 15 Ohm. Dann könnte die Schaltung z. B. so aussehen:

Angenommen, man würde den Drehstrom durch einphasige Leitungen ersetzen. Dann würde die Schaltung z. B. so aussehen:
