Aufgabe:
Aufgabe 1 und 2 habe ich gelöst. Ist mein Weg richtig ?
Bei 3 bräuchte ich Hilfe
Text erkannt:

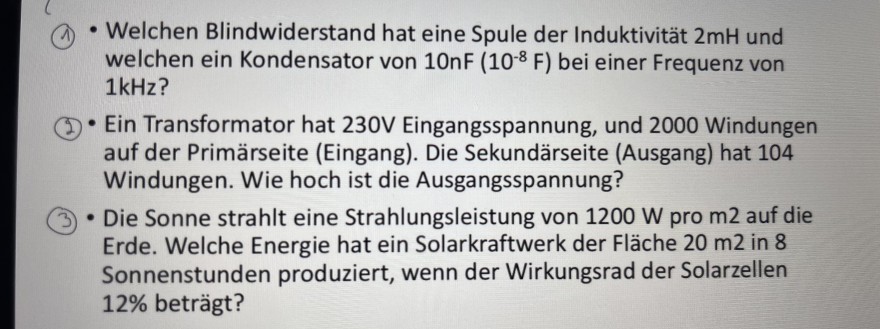

(1) - Welchen Blindwiderstand hat eine Spule der Induktivität \( 2 \mathrm{mH} \) und welchen ein Kondensator von \( 10 \mathrm{nF}\left(10^{-8} \mathrm{~F}\right) \) bei einer Frequenz von \( 1 \mathrm{kHz} \) ?
(2) - Ein Transformator hat 230V Eingangsspannung, und 2000 Windungen auf der Primärseite (Eingang). Die Sekundärseite (Ausgang) hat 104 Windungen. Wie hoch ist die Ausgangsspannung?
(3) Die Sonne strahlt eine Strahlungsleistung von \( 1200 \mathrm{~W} \) pro \( \mathrm{m} 2 \) auf die Erde. Welche Energie hat ein Solarkraftwerk der Fläche 20 m2 in 8 Sonnenstunden produziert, wenn der Wirkungsrad der Solarzellen \( 12 \% \) beträgt?
Text erkannt:

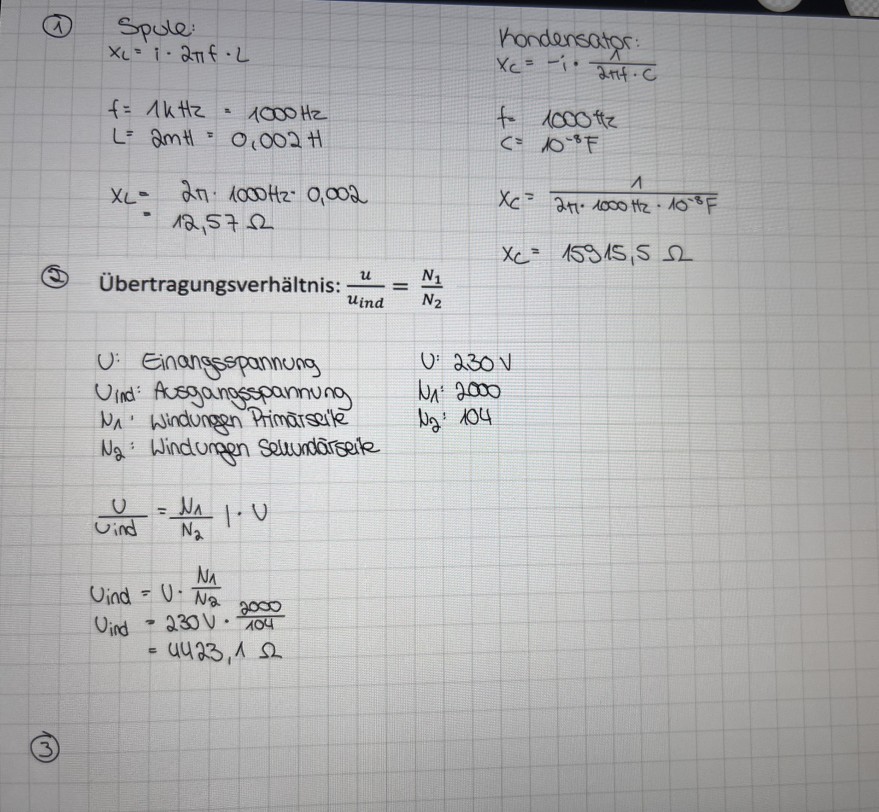

(1) Spule:
\( \begin{array}{l} x_{L}=i \cdot 2 \pi \mathrm{f} \cdot L \\ f=1 \mathrm{kHz}=1000 \mathrm{~Hz} \\ L=2 m \mathrm{H}=0,002 \mathrm{H} \\ X_{L}=2 \pi \cdot 1000 \mathrm{~Hz} \cdot 0,002 \\ =12,57 \Omega \end{array} \)
Kondensator:
\( x_{c}=-i \cdot \frac{x}{2 \pi t \cdot c} \)
\( t=1000 \mathrm{ttz} \)
\( c=10^{-8} \mathrm{~F} \)
\( \begin{array}{l} X_{c}=\frac{1}{2 \pi \cdot 1000 \mathrm{~Hz} \cdot 10^{-8} \mathrm{~F}} \\ X_{c}=15915,5 \Omega \end{array} \)
(2) Übertragungsverhältnis: \( \frac{u}{u_{\text {ind }}}=\frac{N_{1}}{N_{2}} \)
U: Einangsspannung
Uind: Ausgangsspannung
\( N_{n} \). Windungen Ptimätsaile
\( \mathrm{N}_{2} \) : Windungen Selundâtseite
\( \begin{array}{l} \frac{U}{\text { Uind }}=\frac{N_{1}}{N_{2}} \mid \cdot U \\ U_{\text {ind }}=U \cdot \frac{N_{1}}{N_{2}} \\ \begin{array}{l} U_{\text {ind }}=230 \mathrm{~V} \cdot \frac{2000}{104} \end{array} \\ =4423,1 \Omega \\ \end{array} \)
\( \begin{array}{l} U: 230 V \\ N_{1}: 2000 \\ N_{2}: 104 \end{array} \)
