Berechnen des Ersatzwiderstandes, erläutern sie die einzelnen Vereinfachungsschritte

Question

Aufgabe:

1) Berechnen des Ersatzwiderstandes, erläutern sie die einzelnen Vereinfachungsschritte
2) Spannungsquelle wird mit U=40V betrieben. Berechnen sie I1 und den Spannungsabfall von R1

Problem/Ansatz:

Text erkannt:

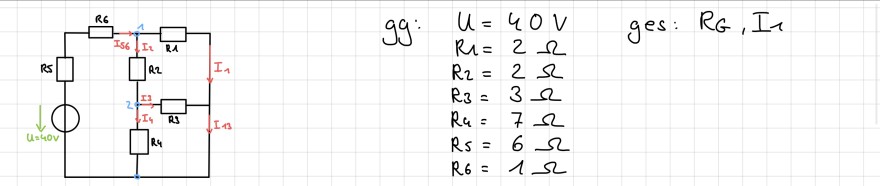

gg: \( \begin{array}{l}U=40 \mathrm{~V} \\ R_{1}=2 \Omega\end{array} \quad \) ges: \( R_{G}, I_{1} \)
\( R=2 \Omega \)
\( R_{2}=2 \Omega \)
\( R_{3}=3 \Omega \)
\( R_{4}=7 \Omega \)
\( R_{s}=6 \Omega \)
\( R_{6}=1 \Omega \)

Irgendwie tuhe ich mich ziemlich schwer diese Schaltung zusammen zufassen habe 2,3 verschiedene RG´s und weiß nicht welches richtig ist kann mir jemand einen tipp geben oder ein Ansatz? Befasse mich nicht solange mit dem Thema über tipps und eure Hilfe würde ich mich freuen.

Answer 1

Hallo,

R₃ und R₄ liegen parallel und R₃₄ in Reihe zu R₂.

R₂₃₄ liegt parallel zu R₁.

R₅ liegt in Reihe zu R₆ und R₅₆ in Reihe zu R₁₂₃₄.

Bist du damit einverstanden und hilft dir das weiter?

Comments

Ja das hilft mir sehr weiter, meine frage wie gehst du bei so einer Schaltung ran um es zusammenzufassen ? gibt es da ein Trick oder vorgehen man hätte diese Schaltung auch bestimmt Übersichtlicher Zeichnen können um besser zu erkenn welche Widerstände Parallel zueinander sind aber mit dem Zeichnen klappt es bei mir garnicht.

---

Ich fasse erst einmal zeichnerisch die Widerstände zusammen, die offensichtlich parallel oder in Reihe liegen und zwar sind das bei dieser Schaltung R₅ und R₆, die in Reihe liegen, zu nur noch einem Ersatzwiderstand R₅₆, sowie R₃ und R₄, die parallel liegen, zu nur noch einem Ersatzwiderstand R₃₄.

Dann überprüfe ich anhand des Ausgangsschaltbildes, welche Anschlüsse der Widerstände zusammengeschaltet sind, also eine Anschlussseite von R₅₆ ist mit der Spannungsquelle verbunden und die andere mit einer Seite von R₁ und R₂ . Der andere Anschluss von R₂ ist mit R₃₄ verbunden und der andere Anschluss von R₁ mit dem anderen Anschluss von R₃₄. Die Anschlüsse von R₃₄ und R₁ sind mit dem noch freien Anschluss der Spannungsquelle verbunden.

Dann sollte anhand des Ersatzschaltbildes klar sein, wie der Gesamtwiderstand berechnet wird.
