Hallo

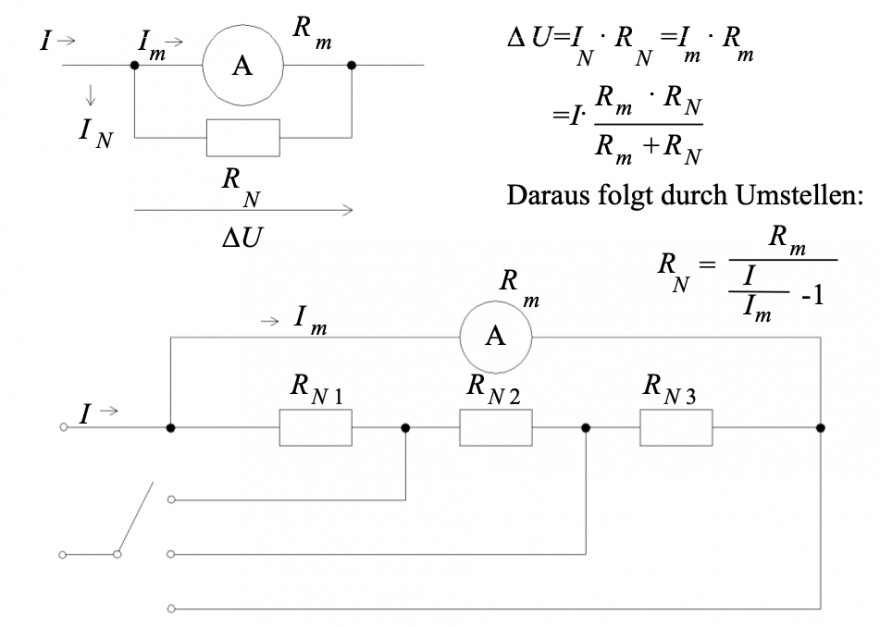

deine Zeichnung ist nicht sehr aufschlussreich. Soll Rm der Innenwiderstand des Amperemeters sein? oder soll das ein Voltmeter sein? Als Amperemeter ist es so geschaltet dass es wahrscheinlich geschlachtet wird, es ist ja direkt mit der Spannungsquelle verbunden.
die untere Schaltung verstehe ich auch nicht, wenn der Schalter in der oberen Stellung ist fließt kein Strom durch dein A.
also erzähle , um was es wirklich geht und was die unter Schaltung tun soll.
wenn es nur um ein Amperemeter geht, werden zur Meßbereichserweiterung i.A, Widerstände parallel geschaltet, der Strom I teilt sich dann im umgekehrten Verhältnis von Innenwiderstand und parallel geschaltetem auf.
Beispiel Innenwiderstand 10 Ohm, Missbereich 1mA, dann will mansur 10 mA erweitern, d,h, durch den parallelgeschalteten Widerstand muss 9/10 von I fließen er muss also 9 mal kleiner als 10 Ohm sein also 10/9 Ohm
Aber vielleicht postest du die Orginalfrage?
Gruß lul
