Antwort mit KI erzeugt
Lösungsansatz zur Bestimmung der Lagerreaktionen und Gelenkkräfte
Um die Lagerreaktionen und Gelenkkräfte für das vorliegende System zu bestimmen, wird folgendermaßen vorgegangen:
1. Zerlegung des Systems: Da zwei Träger über ein Gelenk verbunden sind, soll das System in zwei Teile zerlegt werden. Für jedes Teilsystem werden die Gleichgewichtsbedingungen separat aufgestellt.
2. Gleichgewichtsbedingungen: Für jeden Träger werden die Summen der Kräfte in horizontaler und vertikaler Richtung sowie die Summe der Momente um einen beliebigen Punkt (meistens um die Lagerpunkte oder Gelenkpunkte) aufgestellt. Das führt zu drei Gleichgewichtsbedingungen pro Träger:
- \( \sum F_x = 0 \) (horizontal),
- \( \sum F_y = 0 \) (vertikal),
- \( \sum M = 0 \) (Moment).
3. Einführung der gegebenen Werte: \(a\) ist die Länge der Träger und \(q_0\) ist die gleichmäßig verteilte Last.
Träger 1 (links von G):
- Vertikalkräfte: Die resultierende Kraft der verteilten Last ist \(q_0 \cdot a\), und sie wirkt in der Mitte des Trägers.
- Moment um Punkt A (um die vertikalen Gelenkkraftkomponenten zu finden):
\( \sum M_A = 0 = q_0 \cdot a \cdot \frac{a}{2} - G_y \cdot a \)
Daraus folgt:
\( G_y = \frac{q_0 \cdot a}{2} \)
- Horizontalkräfte: In dieser Aufgabe gibt es keine horizontalen Lasten, daher sind alle horizontalen Lagerreaktionen (außer eventuelle Gelenkkräfte) null, es sei denn, es wird eine externe horizontale Kraft (F) angegeben.
- Vertikalkräfte-Gleichgewicht:
\( \sum F_y = 0 = A_y + G_y - q_0 \cdot a \)
Träger 2 (rechts von G):
- Analog werden die Gleichgewichtsbedingungen für den rechten Träger aufgestellt. Für diesen Träger müssen ebenfalls die vertikalen und horizontalen Kräfte betrachtet werden.
Berücksichtigung der vom Fragesteller genannten Werte:
Es scheint ein Missverständnis mit den vorliegenden Werten vorzuliegen, denn normalerweise wäre \(A_x = 0\) da üblicherweise keine horizontalen Kräfte in diesem Kontext wirken. Die Annahme \(A_x = -0,5F\) deutet auf eine externe Horizontalkraft hin, die nicht in der Aufgabenstellung erwähnt wird.
Die gegebenen Lösungen für \(A_y\), \(G_y\), \(G_x\), und \(B_y\) scheinen spezifische Annahmen oder Ergebnisse einer nicht dargestellten ausführlicheren Rechnung zu spiegeln, die ohne Kenntnis des vollständigen Kontexts oder zusätzlicher Lasten (wie F) nicht direkt nachvollziehbar ist.
Um die einzelnen Schritte und Ergebnisse nachzuprüfen und zu korrigieren, müsste der vollständige Lösungsansatz mit allen Gleichgewichtsbedingungen und den entsprechenden Momentengleichungen für beide Träger durchgeführt werden. Außerdem ist für eine genaue Berechnung wichtig, die Position und Größe aller wirkenden Kräfte genau zu kennen, einschließlich einer Präzisierung, was mit \(F\) gemeint ist, falls es eine Rolle spielt.
Die Reaktionskräfte in den Lagern (A und B) und im Gelenk (G) lassen sich nur genau bestimmen, wenn alle externen Kräfte und Momente, die auf das System wirken, klar definiert sind. Insbesondere spielt die genaue Verteilung der Last \(q_0\) und die Wirkung des Punktes G eine entscheidende Rolle, die in diesem Rechenansatz detaillierter betrachtet und in die Gleichgewichtsbedingungen einbezogen werden müssten.
- - - - -
KI-Antwort mit Bildanalyse

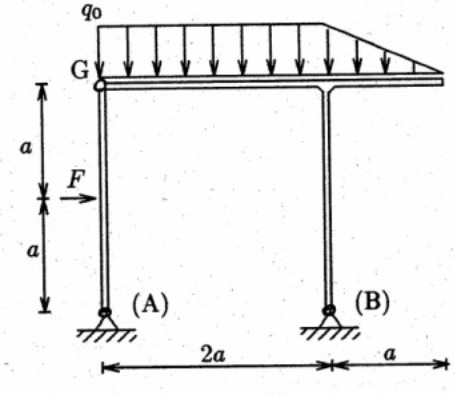

Die Aufgabe besteht darin, die Lagerreaktionen und Gelenkkräfte für das dargestellte Tragwerk zu ermitteln. Es handelt sich um ein statisch unbestimmtes System, da mehr unbekannte Reaktionskräfte vorhanden sind, als Gleichgewichtsbedingungen zur Verfügung stehen. Die Lösung erfordert daher Methoden der Baustatik wie die Momentenverteilung, das Kraftgrößenverfahren oder numerische Methoden. Allerdings können wir eine vereinfachte Handrechnung durchführen, indem wir das System in zwei Teilsysteme aufteilen:
- Teilsystem (A): Ein Kragarm, der mit einer gleichmäßig verteilten Last \( q_0 \) und einer Länge \( a \) belastet ist.
- Teilsystem (B): Ein vertikaler Träger, der im Punkt G gelenkig mit dem Kragarm verbunden ist und die Länge \( a \) hat.
Um die Lagerreaktionen und Gelenkkräfte zu bestimmen, gehen wir wie folgt vor:
1. Bestimmung der Reaktionen im Punkt (A) und (B) unter der Annahme, dass der vertikale Träger wie ein Pendelstab wirkt und nur vertikale Lasten auf das Lager (B) überträgt.
2. Bestimmung der Gelenkkräfte in G unter der Annahme, dass das Gelenk ein Moment übertragen kann (was tatsächlich nicht der Fall ist, aber es wird uns helfen, die Kräfte in G zu bestimmen).
Wir beginnen mit den Gleichgewichtsbedingungen:
Für das Teilsystem (A):
Horizontales Gleichgewicht:
\( F_{Ax} = 0 \) (Es gibt keine horizontalen Lasten auf das System).
Vertikales Gleichgewicht:
\( F_{Ay} + G_y = q_0 \cdot a \)
Momentengleichgewicht um Punkt (A):
\( G_y \cdot a = \frac{q_0 \cdot a}{2} \cdot a \)
Daraus kann \( G_y \) berechnet werden.
Für das Teilsystem (B):
Horizontales Gleichgewicht:
\( F_{Bx} = 0 \) (Es gibt keine horizontalen Lasten auf das System).
Vertikales Gleichgewicht:
\( F_{By} = G_y \)
Da \( G_y \) bereits aus dem Gleichgewicht des Teilsystems (A) bekannt ist, ist \( F_{By} \) gleich \( G_y \).
Um die tatsächliche Gelenkkraft in G zu berechnen, müssen wir die Tatsache berücksichtigen, dass im Punkt G kein Moment übertragen werden kann, weil es sich um ein Gelenk handelt. Also muss das Moment im Punkt G für das gesamte System gleich Null sein.
Nun können wir die ermittelten Werte einsetzen und die Lagerreaktionen und Gelenkkräfte bestimmen. Beachten Sie jedoch, dass bei einer genaueren Analyse, insbesondere für statisch unbestimmte Systeme, Methoden der Baustatik oder numerische Verfahren wie Finite-Elemente-Methoden verwendet werden sollten.
