1) In einer Mehrfachsteckdose stecken die Stecker eines Radios, einer Lampe und eines Lüfters.Das Radio läuft. Was geschieht mit den Strömen durch die Geräte und die Stromstärke in der Zuleitung, wenn nacheinander die Lampe und der Lüfter eingeschaltet werden?
Zunächst fließt nur ein Strom durch das eingeschaltete Radio. Wenn noch die Lampe eingeschaltet wird fließt auch durch die Lampe ein Strom. Die Stromstärke in der Zuleitung erhöht sich. Schaltet man jetzt auch noch den Lüfter ein fließt auch durch den Lüfter ein Strom. Die Stromstärke in der Zuleitung zur Verleilung erhöht sich abermals.

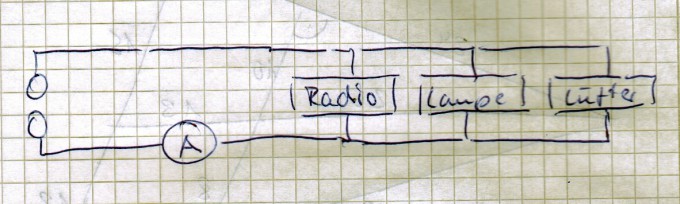

Dazu soll noch ein Ampermeter zur Messung der Gesamtstromstärke in einem Schaltbild eingezeichnet werden.
Das Ampere meter muss in Reihe in die Zuleitung geschaltet werden.
2)Die Spannungen an vier parallel geschalteten Widerständen sind zu bestimmen. Wie viele Messungen sind notwendig?
Es ist nur eine Messung erforderlich. Da bei einer Parallelschaltung an allen parallelen Widerständen die Gleiche Spannung herrscht.
