Drehmoment: Vektor Pfeilspitze ist nicht die Richtung?

Question

Hallo,

hab irgendwie ein Problem mit dieser Abbildung und es macht mir blöderweise Kopfweh, obwohl es ein eigentlich echt lächerliches Problem ist :D

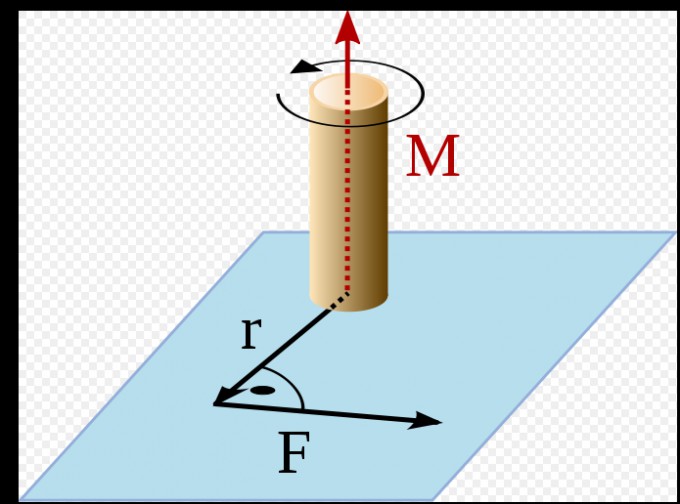

http://de.wikipedia.org/wiki/Drehmoment#mediaviewer/File:Drehmoment.svg

Also der Drehmoment ist definiert mit Kraft * Hebelarm, sprich die kraft wirkt auf den Hebelarm. Aber wieso zeigt den die Pfeilspitze nicht auf den hebelarm ? Wenn der Kraftvektor muss doch in richtung des Hebelarms zeigen oder nicht?

Also was der Drehmoment ist weiß ich, aber verstehe jetzt nicht warum der Vektor in einer anderen richtung zeigt.

Comments

ih159: Üblicherweise sagt man 'das' Drehmoment, z.B. hier http://de.wikipedia.org/wiki/Drehmoment

Answer 1

Hallo,

sei nicht verwirrt, du kannst den Kraftvektor entlang seiner Richtung verschieben. Das heißt du könntest ihn auch so einzeichnen, dass er auf die Spitze des r-Vektors zeigt :): Die wichtige Information in der Zeichnung ist

a) Kraft ist senkrecht zum "Hebel"

b) Die Richtung der Kraft (Resultat ist eine Drehung der Welle gegen den Uhrzeigersinn).

Gruß

Comments

Ok danke dir,

echt blöd, dass man wegen sowas kleinem Kopfschmerzen bekommt. Aber jetzt weiß ich bescheid :D
