Wenn eine y-Achse oder eine z-Achse eine Symmetrieachse des Querschnitts ist, liegt dann dort immer der Schwerpunkt?

Heißt es, dass der Schwerpunkt bei S (0 I 0) liegt?

Avatar von

1 Antwort

+1 Daumen

Angenommen, du hast einen homogenen Körper:

Wenn die x-Achse eine Symmetrieachse ist, liegt der Schwerpunkt auf der x-Achse. D.h. für die Schwerpunktkoordinaten gilt y = z = 0. Also S(x | 0| 0)

Wenn die y-Achse eine Symmetrieachse ist, liegt der Schwerpunkt auf der y-Achse. D.h. für die Schwerpunktkoordinaten gilt x = z = 0

Wenn die z-Achse eine Symmetrieachse ist, liegt der Schwerpunkt auf der z-Achse. D.h. für die Schwerpunktkoordinaten gilt x = y = 0

Avatar von 3,0 k

Vielen Dank.

Eine andere kurze Frage. Wenn der Flächenmittelpunkt des Querschnitts bestimmt werden muss, kann man doch sagen, dass für den Schwerpunkt gilt, dass y=0 und z nur noch bestimmt werden muss, richtig?

Natürlich wenn das Koordintensystem genau so gelegt wird, oder entlang der z-Achse verschoben wird...

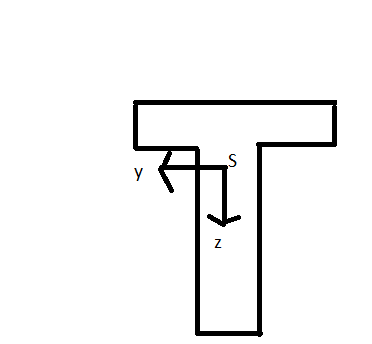

Die Zeichnung ist nicht gut... Stell Dir bitte vor, es wäre symmetrisch mit den Längen...

Dein Werkstück ist symmetrisch zur z-Achse(?)

Dann liegt der Schwerpunkt auf der z-Achse und es ist x = y = 0.

Zue z-Koordinate des Schwerpunktes kannst du aber noch nichts sagen. Diese musst du erst berechnen. Zur Berechnung von z hat übrlgens der Mathecoach hier ein Video verlinkt. https://www.nanolounge.de/11067/technische-mechanik-schwerpunkt vorgerechnete Beispiele hier https://www.nanolounge.de/11069/technische-mechanik-schwerpunkt-berechnung

Dein Werkstück ist symmetrisch zur z-Achse(?)

In der Aufgabe steht dies nicht. Aber sieht so aus, also wäre es symmetrisch zur z-Achse bzw. die z-Achse ist die Symmetrieachse oder?

Meine Zeichung sieht leider nicht gut aus, hier eine andere..

http://www.per-kor.directinfo.hu/uploads//i-_es_u-profilok/i_profil.jpg

Im neuen Bild sieht es so aus, als wäre der Schwerpunkt schlicht in der Mitte der Figur.

Schau dir mal die Links in meinem Kommentar oben genau an.
