Ich bin verwirrt, warum V von rechts und links beobachtet (l und r) wird?

Question

Aufgabe:

Gegeben:

Gegeben ist ein Einfeldträger mit zwei Einzelasten von je 30 kN.
Auflagerkräfte: Ah = 0; Bv = 30kN; Av = 30kN

Gesucht:

1.) Ermitteln Sie an den Stellen S1 und S2 die Querkraft und das Biegemoment.
2.) Zeichnen Sie den Querkraft- und den Momentenverlauf.

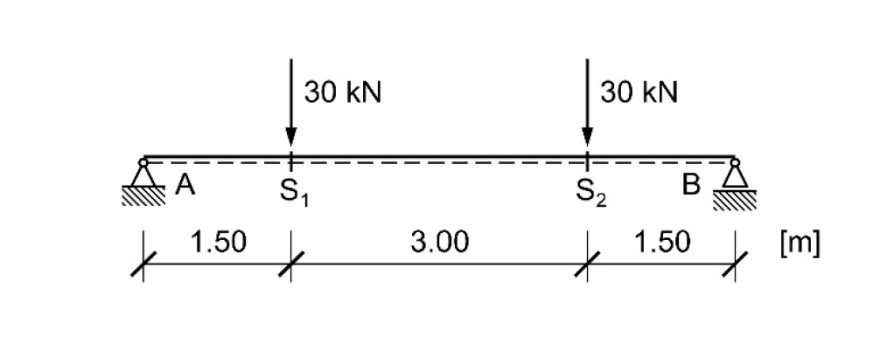

Skizze:

Berechnung:

1.) ?

2.)

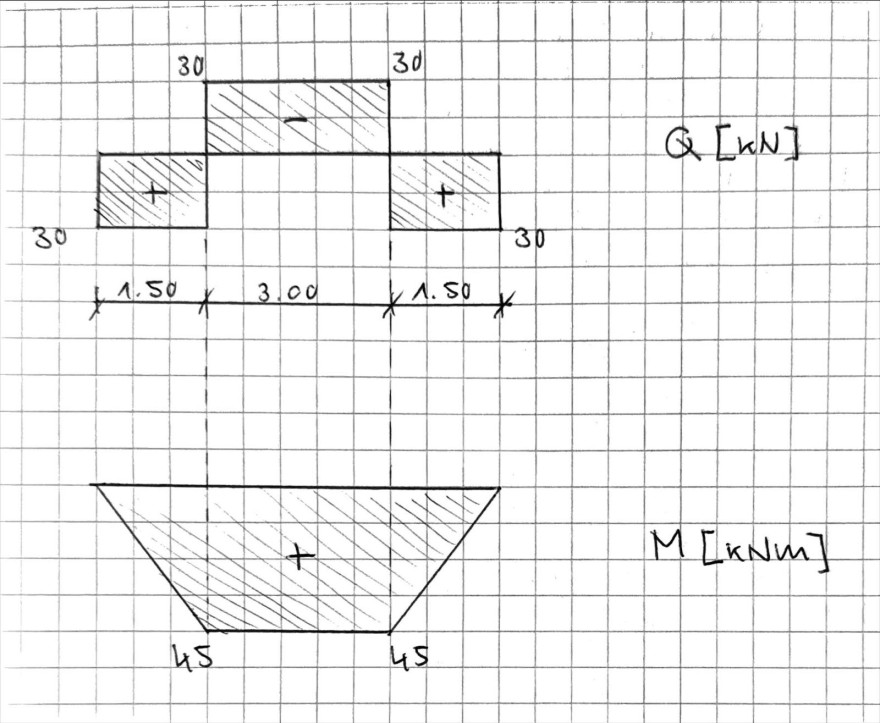

Text erkannt:

\( Q[k N] \)

M [kNm]

Habe ich die Verläufe richtig gezeichnet?

Resultat:

1.) V1,l = 30 kN; V1,r = 0 kN; V2,l = 0 kN; V2,r = -30 kN; M1 = 45 kNm; M2 = 45 kNm

Problem/Ansatz:

Ich bin verwirrt, warum V von rechts und links beobachtet (l und r) wird? Bislang habe ich eine solche Aufgabe noch nie gelöst. Bei den Aufgaben, die ich bereits gelöst habe, musste man V einfach an S1 oder S2 lösen. Könnte mir jemand bitte S1 oder S1 Schritt für Schritt berechnen? Und mir den Grund dafür erklären? Damit ich herausfinden kann, wie ich die Aufgabe lösen kann. Ich bedanke mich im Voraus für die freundliche Antwort :)

Answer 1

ob von rechts nach links beobachtet wir, ist reine Definitionssache.

Dein Querkraftverlauf ist nicht richtig.

So sollte es sein:

geh von links nach rechts den Balken ab und schneide den rechten Teil ab, dann wird der Verlauf klar. Auflagerkraft A ist ja 30 kN, S₁ ist ebenfalls 30 kN, da bleibt für die Querkraft rechts von S₁ nur noch 0 kN übrig - bis zur Kraft S₂.
