Aufgabe:
Ich verstehe leider hier den Spannungsteiler nicht. Könnte mir jemand helfen den Spannubgsteiler nur mit reinen formeln/Buchstaben aufzustellen ohne Werte einzusetzen?
Text erkannt:

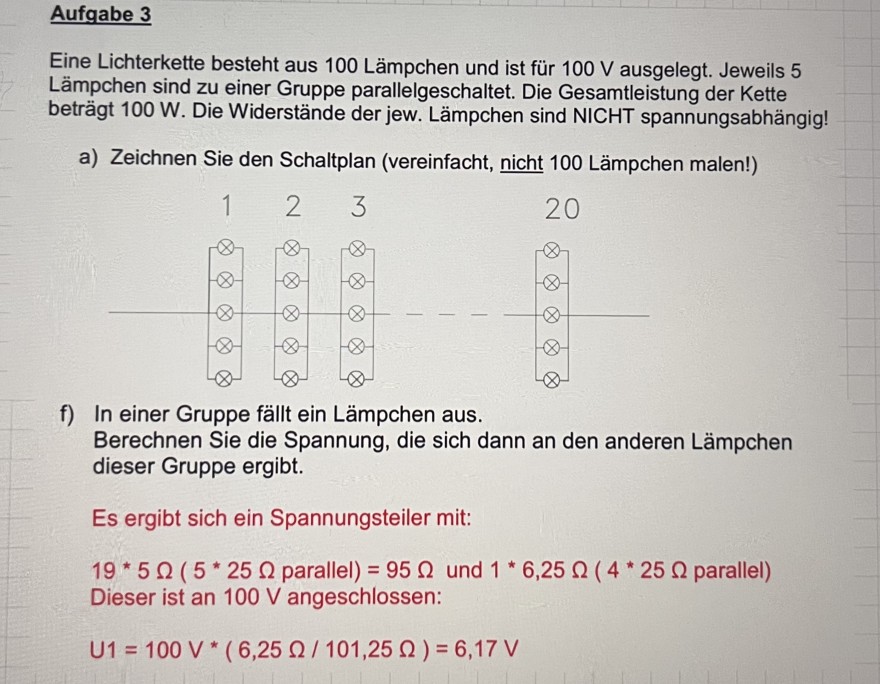

Aufgabe 3
Eine Lichterkette besteht aus 100 Lämpchen und ist für 100 V ausgelegt. Jeweils 5 Lämpchen sind zu einer Gruppe parallelgeschaltet. Die Gesamtleistung der Kette beträgt 100 W. Die Widerstände der jew. Lämpchen sind NICHT spannungsabhängig!
a) Zeichnen Sie den Schaltplan (vereinfacht, nicht 100 Lämpchen malen!)
f) In einer Gruppe fällt ein Lämpchen aus.
Berechnen Sie die Spannung, die sich dann an den anderen Lämpchen dieser Gruppe ergibt.
Es ergibt sich ein Spannungsteiler mit:
19 * \( 5 \Omega(5 \) * \( 25 \Omega \) parallel) \( =95 \Omega \) und 1 * \( 6,25 \Omega \) ( 4 * \( 25 \Omega \) parallel) Dieser ist an 100 V angeschlossen:
\( \mathrm{U} 1=100 \mathrm{~V} *(6,25 \Omega / 101,25 \Omega)=6,17 \mathrm{~V} \)
