Hallo ,

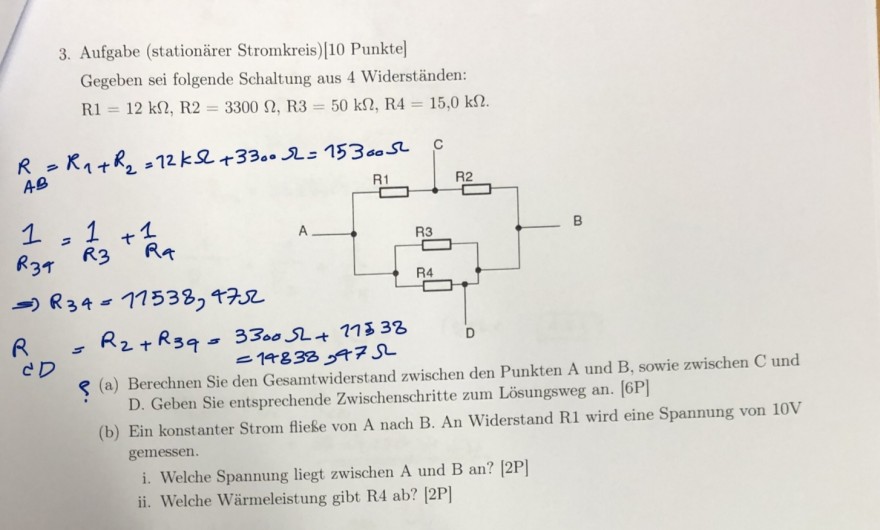

SmartSelect_20231012_004710_Samsung Notes.jpg

Text erkannt:

3. Aufgabe (stationärer Stromkreis)[10 Punkte]
Gegeben sei folgende Schaltung aus 4 Widerständen:
\( \mathrm{R} 1=12 \mathrm{k} \Omega, \mathrm{R} 2=3300 \Omega, \mathrm{R} 3=50 \mathrm{k} \Omega, \mathrm{R} 4=15,0 \mathrm{k} \Omega . \)
(a) Berechnen Sie den Gesamtwiderstand zwischen den Punkten A und B, sowie zwischen C und D. Geben Sie entsprechende Zwischenschritte zum Lösungsweg an. [6P]
(b) Ein konstanter Strom fließe von A nach B. An Widerstand R1 wird eine Spannung von 10V gemessen.
i. Welche Spannung liegt zwischen A und B an? \( [2 \mathrm{P}] \)
ii. Welche Wärmeleistung gibt R4 ab? \( [2 \mathrm{P}] \)

Würde mir jemand sagen, ob ich die erste Teil der Frage richtig beantwortet habe? Danke.

Avatar von

1 Antwort

0 Daumen

Beste Antwort

B und D haben das selbe Spannungsniveau.

i.

du hast nicht zu Ende gerechnet. Da wo du RAB geschrieben hast, ist es nur R12. Für RAB läuft aber noch R34 parallel dazu. Rechne bitte nach, ich komme auf RAB=6577,8 Ω

ii.

für RCD rechnest du wieder R34 aus, dann R34 mit R1 addieren (Reihenschaltung). R134 liegt dann zu R2 parallel. Gerne bestätigen wir dein Ergebnis.

Avatar von 3,6 k
