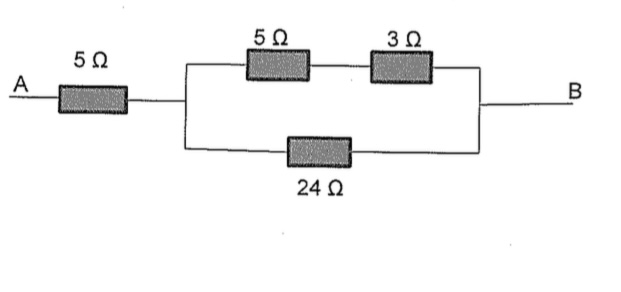

Aufgabe: Gesamtwiderstand dieser Schaltung berechnen


Problem/Ansatz:

Wie genau muss ich hier vorgehen? Zählt das nun als serienschaltung und ich muss die werte lediglich addieren oder ist das hier eine Mischung von Serien und Parallelschaltung?



Avatar von

1 Antwort

0 Daumen

Beste Antwort

zuerst werden aus den 5Ω und 3Ω in Reihe 8Ω.

8Ω und 24Ω parallel ergeben einen Gesamtwiderstand von \(\frac{1}{R_{ges}}=\frac{1}{8\Omega}+\frac{1}{24\Omega}\)

Rges=6Ω

Jetzte noch den Gesamtwiederstand der Parallelschaltung mit den 5Ω (der Widerstand bei A) addieren und du hast den Widerstand der Schaltung.

Merke dir die Regeln für Reihen- und Parallelschaltung, das rechnest du dann schneller aus als hier die Sache zu posten.

Bei Fragen bitte melden.
