Berechne den Gesamtwiderstand

Question

Aufgabe:

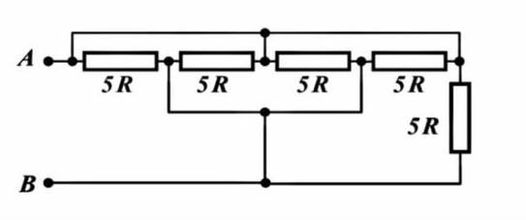

Gesucht wird der ohmsche Gesamtwiderstand von A nach B dieser Schaltung mit 5-Ohm-Widerständen.

Problem/Ansatz:

Ich benötige keine Antwort, möchte aber die Aufgabe hier zur Verfügung stellen, da ich sie noch witzig finde.

Comments

schön verwirrend, aber wenn man das anders skizziert, ist klar, dass alle 5 Widerstände parallel zwischen A und B geschaltet sind. Der Gesamtwiderstand ist demnach 1 Ω

---

Ja genau :)
