Physik Gesamtwiderstand berechnen

Question

Aufgabe:

Berechne für die Schaltung den Gesamtwiderstand und den Gesamtstrom.

Problem/Ansatz:

Ich hab zwar die Lösung aber ich versteh es nicht wie es dazu gekommen ist ich schick euch gleich die Lösung dazu schreibe am Montag eine Arbeit dazu und muss wissen wie man sowas rechnet:(

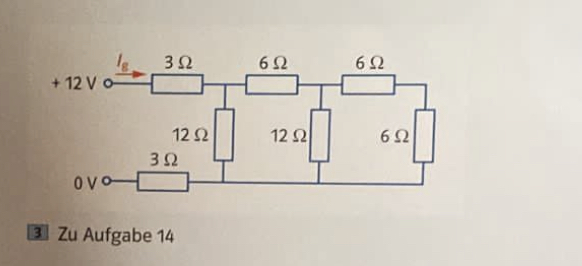

Text erkannt:

3. Zu Aufgabe 14

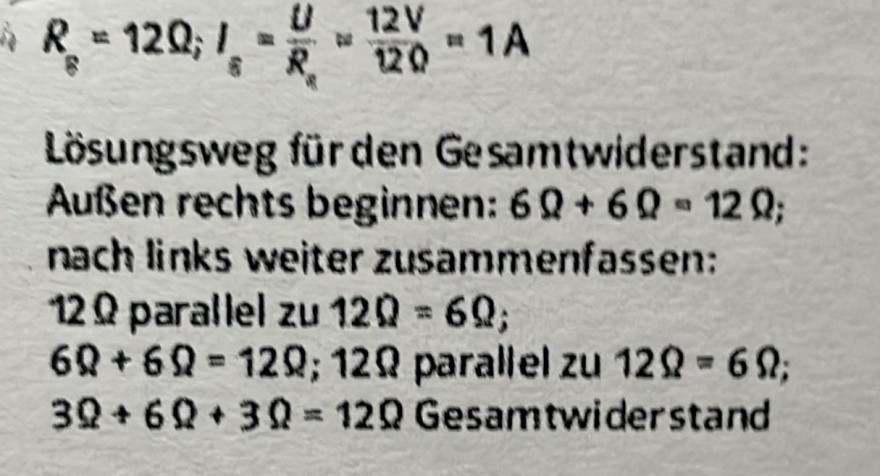

Text erkannt:

\( R_{8}=12 \Omega_{i} I_{8}=\frac{U}{R_{a}}=\frac{12 \mathrm{~V}}{220}=1 \mathrm{~A} \)
Lösungsweg für den Gesamtwiderstand: Außen rechts beginnen: \( 6 Q+6 \Omega-12 Q \); nach links weiter zusammenfassen: 120 parallel zu \( 120=6 \Omega \); \( 6 \Omega+6 \Omega=12 \Omega ; 12 \Omega \) parallel zu \( 12 \Omega=6 \Omega \); \( 30+6 \Omega+3 \Omega=120 \) Gesamtwiderstand

Answer 1

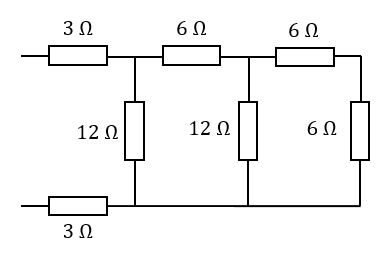

eigentlich steht es schon im Text. Ich habe es 'mal skizziert:

Basis:

Schritt 1:

Schritt 2:

kommst du so weiter? Wenn nicht, bitte melden.

Comments

Aber was hat sich jetzt geändert da sind immer noch die gleichen Zahlen was ist das Endergebnis. Wenn mir zb. So eine Aufgabe in Klassenarbeit kommen wird .. wie soll ich da anfangen:(

---

es liegt an den gewählten Widerständen in der Aufgabe. Zwei 12 Ω Widerstände parallel geschaltet ergibt wieder 6 Ω.

---

Und bei den ganz rechten das gehört ja dann zu Reihenschaltungen warum hat der sich geändert?

---

6 Ω und 6 Ω in Reihe geschaltet ergibt 12 Ω

---

Ich hab es jetzt schon gecheckt hab mir noch paar Videos dazu geschaut.. danke ihnen auch:)

---

um es zusammen zufassen: du brauchst folgenden Formeln:

für Reihenschaltung von Widerständen gilt R_ges=R₁+R₂+R_...

für Parallelschalung gilt \( \frac {1} {R_{ges}} \)=\( \frac {1} {R_{1}} \)+\( \frac {1} {R_{2}} \)+\( \frac {1} {R_{...}} \)

zum Schluss U=R·I nach I umstellen.

Die Formeln findest du alle in deinem Physikbuch.
