Text erkannt:

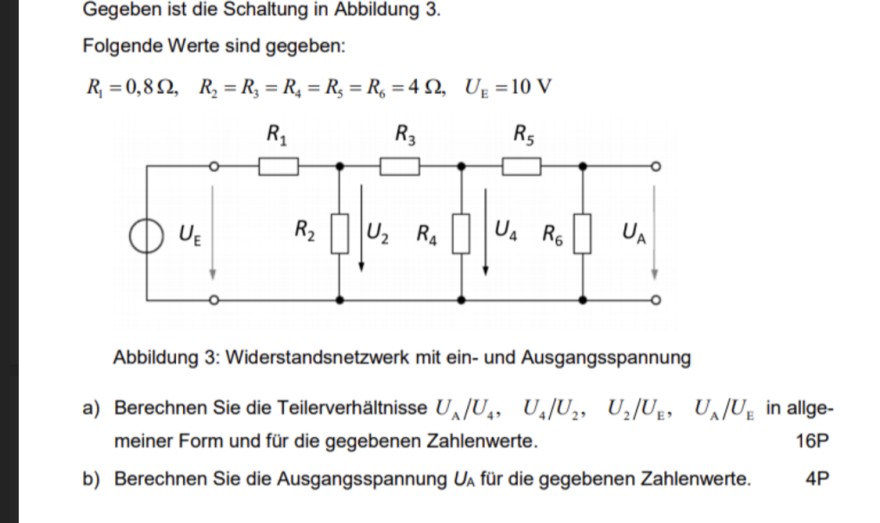

Gegeben ist die Schaltung in Abbildung \( 3 . \)
Folgende Werte sind gegeben:
\( R_{1}=0,8 \Omega, \quad R_{2}=R_{3}=R_{4}=R_{5}=R_{6}=4 \Omega, \quad U_{\mathrm{E}}=10 \mathrm{~V} \)
Abbildung 3: Widerstandsnetzwerk mit ein- und Ausgangsspannung
a) Berechnen Sie die Teilerverhältnisse \( U_{\mathrm{A}} / U_{4}, \quad U_{4} / U_{2}, \quad U_{2} / U_{\mathrm{E}}, U_{\mathrm{A}} / U_{\mathrm{E}} \) in allgemeiner Form und für die gegebenen Zahlenwerte.
\( 16 \mathrm{P} \)
b) Berechnen Sie die Ausgangsspannung \( U_{A} \) für die gegebenen Zahlenwerte.
4P




Problem/Ansatz:

Hallo, also die einfache Spannungsteilerregel an sich habe ich verstanden. Jedoch weiß ich nicht wie ich bei so einer Aufgabe die Teilerverhältnisse bestimmen soll?

Avatar von

1 Antwort

0 Daumen

Beste Antwort

hallo

zuerst musst du die Widerstände ausrechnen.

Fang hinten an.

R5+R6 parallel zu R4 gibt R456

R3+R456 ist parallel zu R2 ergibt R23456  das in Reihe zu R1

rechne die Widerstände aus und zeichne mit ihnen ein Ersatzschaltbild. Dann wende die bekannten Regeln an.

Gruß lul
