Gleichstromnetzwerk mit den Kirchhoffschen Sätzen berechnen

Question

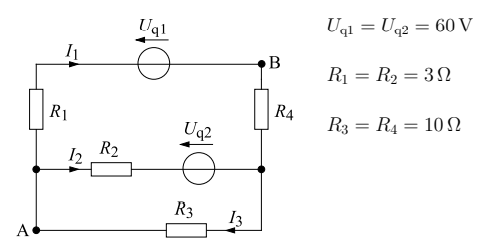

Aufgabe:

Text erkannt:

\( I_{1}=0,904 \mathrm{~A} ; I_{2}=3,920 \mathrm{~A} ; I_{3}=4,824 \mathrm{~A} ; U_{\mathrm{AB}}=-57,3 \mathrm{~V} \)

Problem/Ansatz: Hallo, die Ströme die ich berechnet habe stimmen mit den Lösungen überein. Jedoch weiß ich nicht, wie ich die Spannungs zwischen A und B berechnen soll. Ich hoffe mir kann da jemand weiterhelfen. :-)

Answer 1

Jedoch weiß ich nicht, wie ich die Spannungs zwischen A und B berechnen soll.

Hallo,

parallel zu R₃ und R₄ , an denen die gesuchte Spannung U_AB abfällt, liegen R₁ und U_q1, also

U_AB = I₁ * R₁ - U_q1 = 0,904A * 3Ω - 60V = -57,288V.
