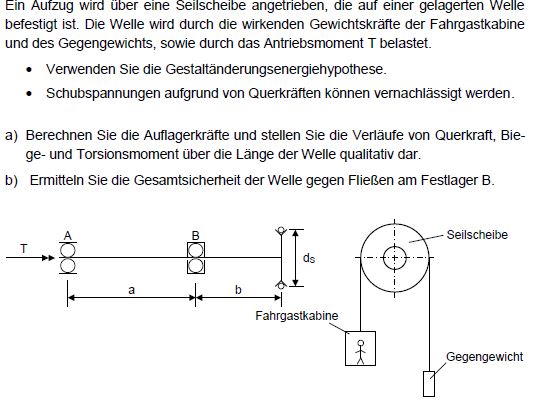

Physik: Antriebsmoment des Aufzugs berechnen. Torsionsmoment?

Question

Hallo,

ich verzweifele an dieser Aufgabe, die ich leider nur zur Hälfte schaffe...KAnn das Torsionsmoment nicht berechnen...

Habe schon folgende Sachen heraus:

Auflagerreaktion: A=-5625N, B=16875N

Schnittgrößen in B:

N(x)=0,  Q(x)=11250N, aber laut Aufgabe vernachlässigbar, M(x)= - 2250000Nmm

Lösung:



Die Biegung bekomme ich heraus und kann somit die Sicherheit gegen Biegung richtig berechnen, weiß aber nicht wie ich das Torsionsmoment da berechnen soll. Kann mir jemand helfen?

lG

Answer 1

Mt = F  *  r !

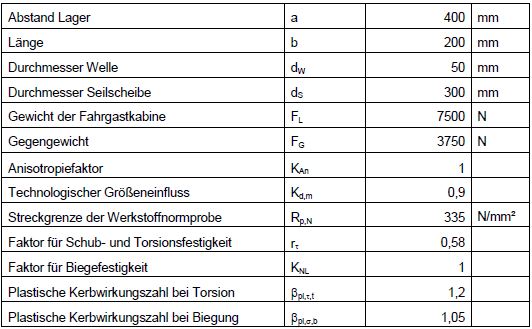

F ist  7500 N  - 3750 N =  3750 N   ,    r =  d/2 ---->  25mm  = 0,025 m

Mt =  3750  *  0,025 Nm =  93,75 Nm
