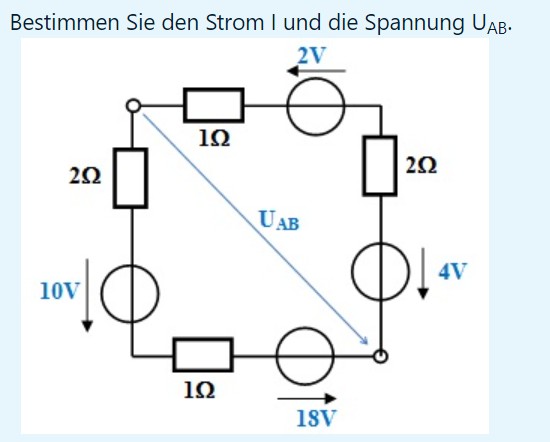

Bestimmen Sie den Strom I und die Spannung \( U_{A B} \).

Ich habe es das Rechteck in 2 Dreiecke geteilt und dort die Maschen gezogen. Mein Ergebnis weicht jedoch völlig vom gewünschten ab. Den Strom habe ich gegen den Uhrzeigersinn eingezeichnet. Es sollen 4.33 A rauskommen.

Masche 1: 0= 1 Ohm*I+18V+2 Ohm*I+10V

Masche 2: 0= 2V+1Ohm*I-4V+2Ohm*I

Avatar von

Also einmal komplett im Kreis laufen?

Ja, genau. ...............................

1 Antwort

0 Daumen
Ich habe es das Rechteck in 2 Dreiecke geteilt und dort die Maschen gezogen.

D.h. du hast A und B kurz geschlossen oder wie ist das zu verstehen?

Eine Masche ist ein geschlossener Stromkreis. Ich sehe in deinem Netzwerk nur einen geschlossenen Stromkreis.  Wie kommst du also auf zwei Maschen?

Versuche die Maschenregel mal auf eine Masche anzuwenden.

Avatar von 4,4 k
