Welche werte ergeben sich bei anwendungen der gesetze für spannungen und stromstärken?

Question

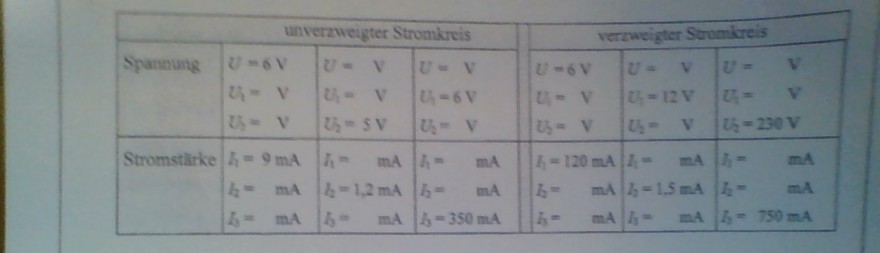

Aufgabe:https://www.nanolounge.de/?qa=blob&qa_blobid=9374615994120412881

Problem/Ansatz: bitte helft mir ich kann das nicht!!!

Answer 1

Hallo

Unverzweigter Stromkreis: I überall gleich, also I1=I3=I2

U=U1+U2

Verzweigter Stromkreis : U überall gleich, I_ges =I1+I2

ohne dass noch eine Genauere Schaltung gegeben ist kann man nicht alles ausrechnen. in der ersten Spalte etwa weisst man nur U=U1+U2 wenn also U1=5V dann U2=1V aber auch U1=3V und U2=3V ist nicht falsch.

entsprechend für die Ströme, ich weiss auch nicht genau  was jeweils I1,I2,I3 ist.

Gibts noch eine Skizze?
