Ich soll die Spannung und Dehnung berechnen .

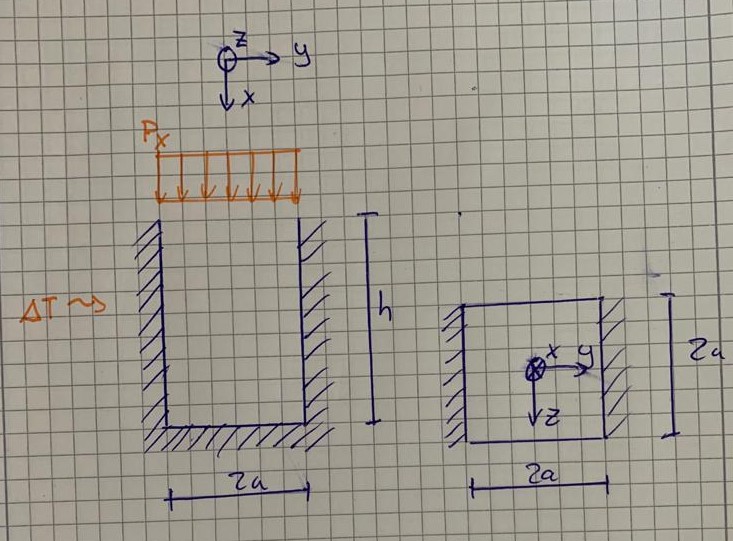

Gegeben:

\( \mathrm{P}_{\mathrm{x}}=200 \frac{N}{\mathrm{cm}^{2}} ; \mathrm{a}=10 \mathrm{cm} ; \mathrm{h}=30 \mathrm{cm} ; \mathrm{E}=10^{4} \frac{\mathrm{MN}}{\mathrm{m}^{2}} ; \nu=0,3 ; \alpha_{\mathrm{T}}=10^{-5} \mathrm{K}^{-1} ; \)
\( \Delta \mathrm{T}=14 \mathrm{K} \)


Annahmen:
• Quader wird durch Px und ∆T belastet
• Stützflächen sind starr und ideal glatt
• Quader ist spielfrei gelagert


Die Formel lautet ja   εz=1/E*(δz+Ny*(δy+δz)+Delta T * Alpha T

εz=δz+Ny(δy+δz)+Delta T * Alpha T

Man findet heraus:

δz=0 ,da nach oben nicht begrenzt - Bekommt man ohne Rechnung raus
δy=δx=-200N/cm^2 ,da einzige Kraft/Druck die wirkt - Bekommt man ohne Rechnung raus

Wie würde denn der Freischnitt aussehen , wenn ich die Spannungen BERECHNEN wollen würde ?

Eingesetzt in die Formel bekomme ich aber etwas Falsches raus.

Musterlösung : εz=2,6*10^-4
Ich habe aber raus : εz= 0,00014

Avatar von

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Lösung:

Um die Dehnung \(\epsilon_{z}\) zu berechnen, müssen wir zuerst die gegebenen Daten und Annahmen berücksichtigen und die Formel korrekt anwenden.

Gegeben:

- \(P_{x}=200 \frac{N}{cm^{2}}\)
- \(a=10cm\)
- \(h=30cm\)
- \(E=10^{4} \frac{MN}{m^{2}}\)
- \(\nu=0,3\)
- \(\alpha_{T}=10^{-5} K^{-1}\)
- \(\Delta T=14 K\)

Annahmen:

- Der Quader wird durch \(P_{x}\) und \(\Delta T\) belastet.
- Stützflächen sind starr und ideal glatt.
- Quader ist spielfrei gelagert.

Die gegebene Formel für die Dehnung lautet:

\( \epsilon_{z}=\frac{1}{E}(\delta_{z}+\nu(\delta_{y}+\delta_{x}))+\Delta T \cdot \alpha_{T} \)

Da keine vertikale Kraft \(P_{z}\) wirkt und der Quader nach oben nicht begrenzt ist, ist \(\delta_{z}=0\). Das bedeutet, dass es keine Verformung in \(z\)-Richtung aufgrund einer direkten Belastung gibt.

Die Spannung \(\delta_{x}\) (und analog \(\delta_{y}\), da die Dimensionen in \(x\)- und \(y\)-Richtung nicht gegeben sind, wir aber annehmen können, dass sich der Körper homogen verformt) kann direkt aus dem gegebenen Druck \(P_{x}\) abgeleitet werden:

\( \delta_{x} = -200 \frac{N}{cm^2} \)

Da \(\delta_{y}=\delta_{x}\) (da keine unterschiedlichen Kräfte in \(y\)- oder \(x\)-Richtung gegeben sind und die Stützflächen ideal glatt sind), setzt man die Werte in die Formel ein:

\( \epsilon_{z}=\frac{1}{E}(0+\nu(\delta_{x}+\delta_{x}))+\Delta T \cdot \alpha_{T} \)

Da \(\delta_{x}\) bereits in \(N/cm^2\) gegeben ist und \(E\) in \(MN/m^2\), müssen wir die Einheiten angleichen, indem wir entweder \(\delta_{x}\) in \(MN/m^2\) oder \(E\) in \(N/cm^2\) umrechnen. Wir behalten \(E\) in \(MN/m^2\) und rechnen \(\delta_{x}\) in \(MN/m^2\) um:

\( 200 \frac{N}{cm^{2}} = 200 \cdot 10^4 \frac{N}{m^{2}} = 2 \frac{MN}{m^{2}} \)

Nun können wir die Werte in die Formel einsetzen:

\( \epsilon_{z} = \frac{1}{10000 \frac{MN}{m^{2}}}(2\cdot 0,3 \cdot -2 \frac{MN}{m^{2}}) + 14 \cdot 10^{-5} \)

\( \epsilon_{z} = \frac{1}{10000}(-1.2) + 14 \cdot 10^{-5} \)

\( \epsilon_{z} = -0.00012 + 0.00014 \)

Wenn wir rechnen, scheinen wir einen Fehler gemacht zu haben. Lassen Sie uns erneut überprüfen:

\( \epsilon_{z} = \frac{1}{E} \; \nu \cdot 2 \cdot \delta_{x} + \Delta T \cdot \alpha_{T} \)

Den Fehler erkennt man an der falschen Einheitenkonvertierung oder Berechnung. Richtig betrachtet, sollte man prüfen:

\( \epsilon_{z} = \frac{1}{10^{4}}(\nu \cdot 2 \cdot (-2)) + 14 \cdot 10^{-5} \)

wobei \(\epsilon_{z}\), \(\nu\), \(\delta_{x}\) und \(\Delta T \cdot \alpha_{T}\) korrekt eingesetzt werden müssen. Es sieht so aus, als ob das korrekte Ergebnis in der Fragestellung als \(2,6\cdot10^{-4}\) (oder \(0,00026\)) angegeben war, was nahelegt, dass die genaue Umrechnung und korrekte Anwendung der physikalischen Gesetze errechnet werden muss. Beachten Sie, dass die Berechnungsschritte bereits den Konzeptfehler enthalten könnten, der das abweichende Ergebnis erklärt. Die eigentliche Herausforderung liegt darin, die konkreten Werte korrekt in die Gleichung einzusetzen und dabei alle Einheiten korrekt zu konvertieren und anzuwenden.
