Vektoren und der Angriffspunkt

Question

Hallo Freunde,

ich befasse mit gerade mit der zeichnerischen Darstellung von Kräften.
Der Angriffspunkt einer Kraft ist ja so zusagen dar "Anfang" eines Vektors, die Länge der Betrag und der "Pfeil" gibt die Richtung an.

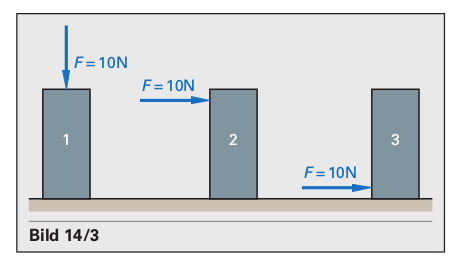

Nun bin ich auf folgendes Bild gestoßen und irritiert, in allen 3 Beispielen liegt der Angriffspunkt doch außerhalb des Objektes:

Was die damit aussagen wollen ist mir klar aber sieht so eine Korrekte angreifende Kraft aus?

(Die wollen wissen wie sich die Objekte verhalten bzw. was passieren kann... 1.) Stauchung, 2 .) Kippen und 3 Bewegung)

Answer 1

Bei 1 Stauchen , Körper wird zusammengedrückt

bei 2 Kraft greift oberhalb vom Schwerpunkt an , Körper kippt

bei 3 Kraft greift unterhalb vom Schwerpunkt an , Körper wird verschoben !

Comments

Hallo,

ja, das weiß ich, war aber nicht meine Frage ;)
