wie kann man R auf Lagerplan skizzieren

Question

Aufgabe:

F₁=(50;20)N     F₂= (30;30)N      F₃= (-40;50)N     F₄= (-40;-10)N    F₅= (20;-40)N

grafisch mit dem Kräfte in den Lageplan m_F= 10N/1cm_z

Tragen Sie die Kräfte in den Lagerplan ein
Problem/Ansatz:

Ich möchte wissen ,ob das Regel richtig ist oder es gibt andere methode

R= (∑F_x;∑Fy)

Answer 1

Hallo

Die Regel ist richtig, und es gibt keine andere Methode,  um die Resultierende  zu berechnen , wenn du R im diesem Koordinatensystem angeben willst.

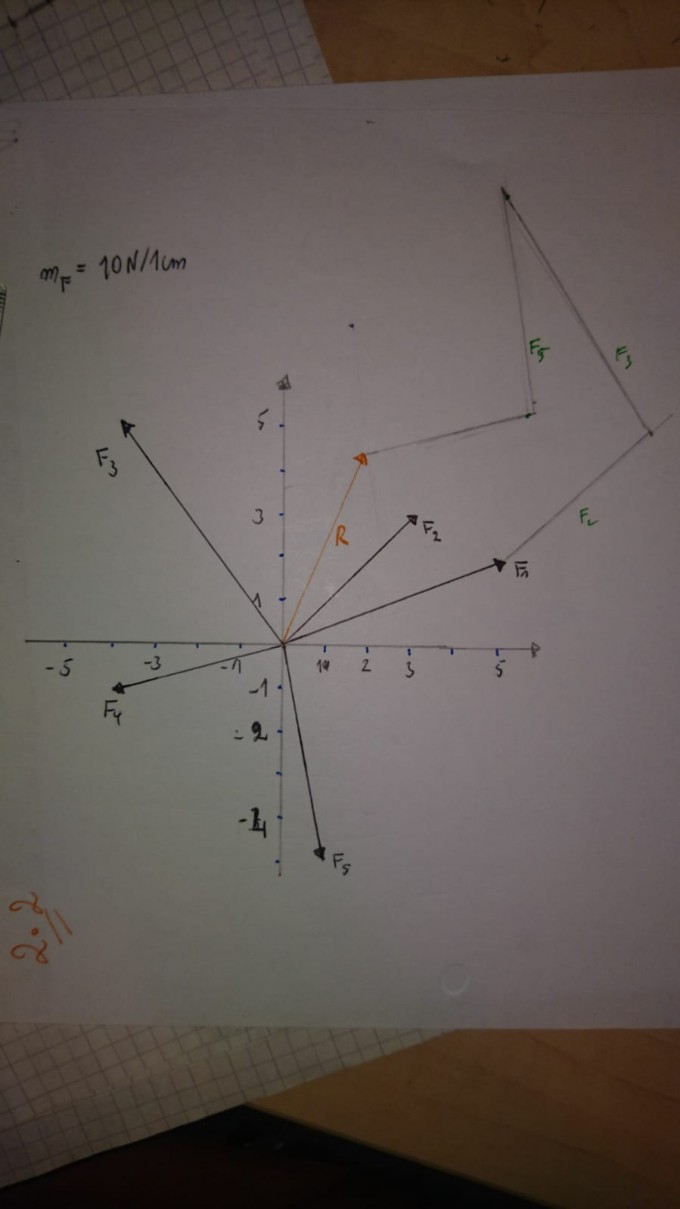

Deine Zeichnung ist richtig, beim Zeichnen muss man natürlich nicht die x und y- Komponenten einzeln addieren, das braucht man nur zum rechnen.

Gruß lul
