Zerlegung einer Kraft in Teilkräfte (Zeichnerisch)

Question

Hallo Freunde,

ich benötige mal wieder eure Hilfe :)
Habe mich Heute das erste mal daran getraut, aus einer gegeben Kraft die Teilkräfte zu ermitteln.

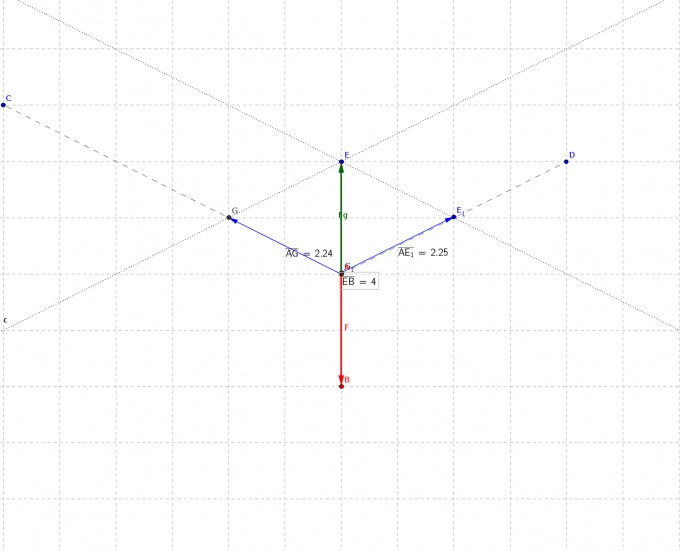

Fiktiv besteht die Kraft F aus der Gewichtskraft einer Lampe welche zwischen 2 Wänden an 2 Seilen gespannt ist (C und D sind die Befestigungspunkte an der Wand). Der Vektor Fg stellt die Gegenkraft dar.

Die Gesamtkraft liegt bei 4, die beiden Teilkräfte (addiert),(blaue Vektoren) ergeben zusammen aber mehr als 4. Irgendwas mach ich doch falsch aber ich komme nicht darauf:

Comments

Der Fehler ist, dass Du erwartest, dass durch die Addition der Beträge (also der Längen) der blauen Vektoren sich der Betrag  des grünen Vektors ergibt. Das ist aber natürlich nicht so, läuft man nämlich vom Aufhängpunkt nach E auf direktem Weg, ist dies natürlich kürzer, als wenn man über G oder E1 ginge. (Dreiecksungleichung)

Addiert man die blauen vektoriell, kommt man auch auf den grünen Vektor.

---

Verstehe, also ist die Aufgabe soweit ja richtig oder?

---

Ja, zumindest was die zeichnerische Lösung anbelangt, für die Ermittlung der Kraftbeträge siehe mathecoach's Video

Answer 1

Schau mal ob dir mein Video weiterhilft

https://www.youtube.com/watch?v=pztZHZfBEHc

Comments

Einen Pluspunkt!
