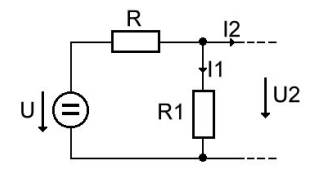

Gegeben sei die Schaltung nach Bild 3 (s.u.). Dabei sind diesmal folgende Werte vorgegeben:

U = 22V, R = 2 Ω, R1 = 10 Ω, I2 = 5A.

Bestimmen Sie U2!


aufgabe mechatronics aachen

Aufgabe 4 aus: http://www.mechatronics.fh-aachen.de/Uebungen/Downloads/Uebungen-Elektrotechnik_mit_Ergebnissen.pdf

Avatar von
Was ist U_2 ?
Hi, was willst Du denn wissen? Die Ergebnisse stehen auf Seite 15...
Weiß einfach nicht wie die Aufgabe zu lösen ist.

1 Antwort

0 Daumen

Beste Antwort
RG = 2 + 1/(1/10 + 1/x) = 12 - 100/(x + 10)

IG = UG/RG = 22 / (12 - 100/(x + 10)) = 11·(x + 10)/((6·x + 10))

R1 * I1 = R2 * I2
I1 = I2 * R2 / R1 = 5 * x / 10

IG = I1 + I2
11·(x + 10)/((6·x + 10)) = 5 * x / 10 + 5
x = 2 und (x = -10)

U2 = R2 * I2 = 2 * 5 = 10 V
