Wie berechnet man die Stromstärke und die Spannung bei zusammengesetzten Widerständen?

Question

Aufgabe: Wie berechnet man die Stromstärke und die Spannung bei zusammengesetzten Widerständen?

Problem/Ansatz:

Hallo! Ich weiß bei dieser Aufgabe nicht wie ich die Stromstärken I2, I3, I4 und I5 berechnen soll. Ebenso schaff ich es nicht die Spannung U2, U3, U4 und U5 herauszufinden.

Text erkannt:

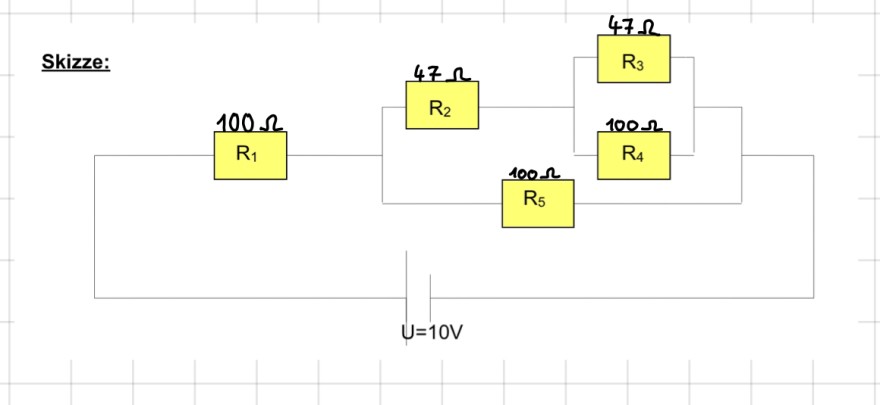

Skizze:

Bisher konnte ich folgendes schon berechnen:
R ers = 144 Ohm
I ges = I1 = 0,069Ampere
U1= 6,9 Volt
(gerundete Werte)
Könnte mir jemand bitte erklären, wie man die fehlenden Werte berechnet?
Danke jetzt schon Mal!!!

Answer 1

hallo, das wichtigste hast du schon berechnet. An R1 beträgt der Spannungsabfall 6,94 V. Dann bleiben 3,06 V für die anderen Widerstände übrig. Damit kannst du den Strom über R5 berechnen. Der restliche Strom fließt über R2, R3 und R4. Damit hast du den Spannungsabfall an R2. Bleibt der Spannungsabfall an R3 und R4 übrig. Und damit hast du auch den Strom über diese Widerstände. Ich komme auf 12,4 mA über R4. Bei Fragen bitte melden.
