Wie bekomme ich den Ersatzwiderstand?

Question

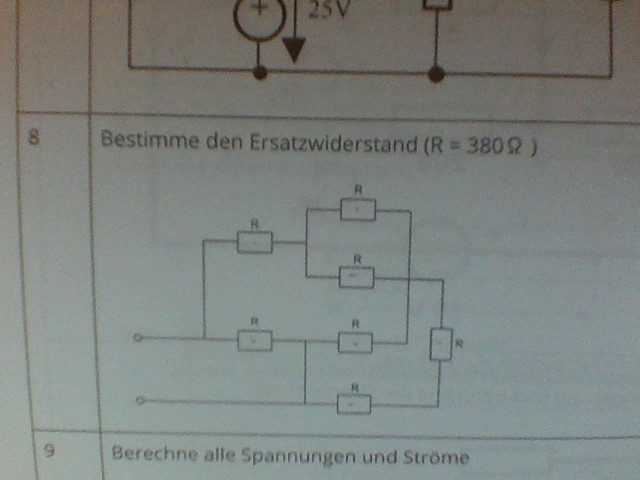

Ich komme nicht ganz draus, wie ich dies lesen sollte..

Comments

anders zeichnen - dann wird das klar.

Versuche die Potentiale in der Zeichnung zu berücksichtigen, also je Plus, desto weiter oben im Bild.

---

wie meinst du das?

Answer 1

Hallo,

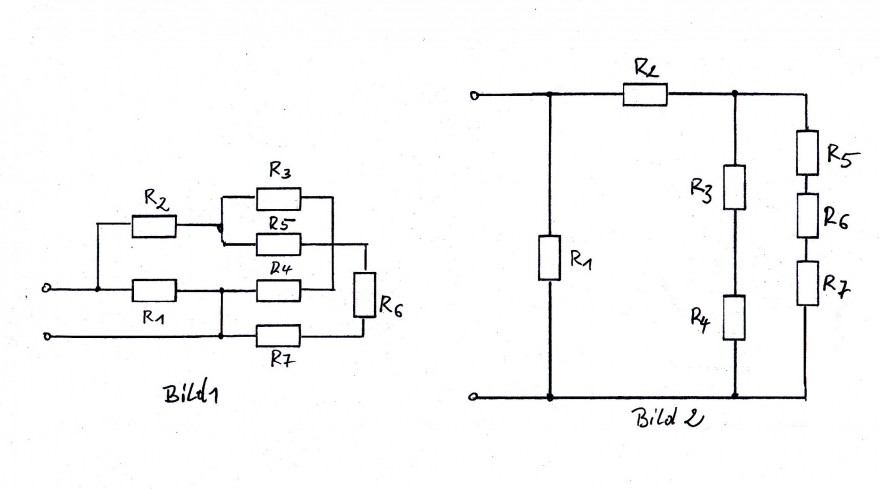

durch Umzeichnen der Schaltung wie in Bild 2 lässt sich der Ersatzwiderstand berechnen.

Zur besseren Übersicht sind die Widerstände durch nummeriert, wie in Bild 1.

Da alle Widerstände den gleichen Wert von 380 Ω  haben, erhält man als Ersatzwiderstand$$R_{ges} = 261,25 Ω$$

Gruß von hightech
