Aufgabe:

Ich muss bei den beiden Schaltungen Ri,UL sowie Rges und Gges bestimmen.

Leider weiß ich beim Rges nicht welche Widerstände ich zuerst koppeln soll.

Ansatz: R5||R6  R1||R4 ...

Bei Ri und UL weiß ich gar nicht weiter.

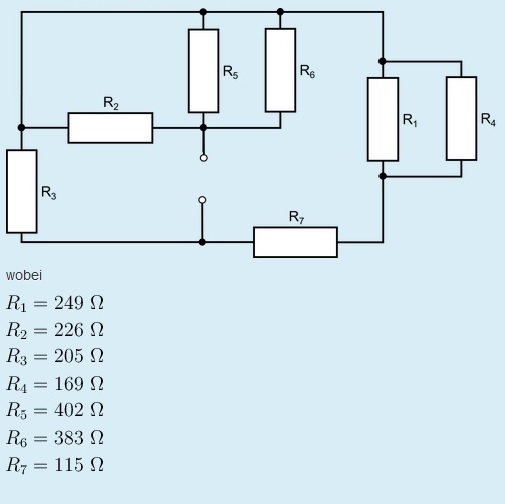

Schaltung 1:

Schaltung 1.jpg

Text erkannt:

wobei
\( R_{1}=249 \Omega \)
\( R_{2}=226 \Omega \)
\( R_{3}=205 \Omega \)
\( R_{4}=169 \Omega \)
\( R_{5}=402 \Omega \)
\( R_{6}=383 \Omega \)
\( R_{7}=115 \Omega \)

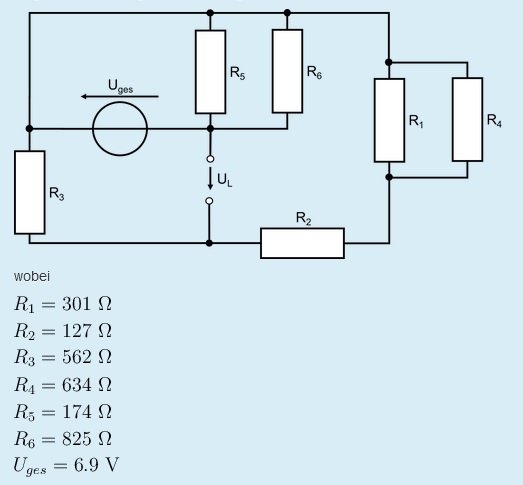

Schaltung 2:

Schaltung 2.jpg

Text erkannt:

wobei
\( R_{1}=301 \Omega \)
\( R_{2}=127 \Omega \)
\( R_{3}=562 \Omega \)
\( R_{4}=634 \Omega \)
\( R_{5}=174 \Omega \)
\( R_{6}=825 \Omega \)
\( U_{\text {ges }}=6.9 \mathrm{~V} \)

Danke ;)

Avatar von

1 Antwort

0 Daumen

Hallo

Schaltung 1  der Gesamtwiderstand bei UL wohl

1.Schritt die 2 Parallelschaltungen zu R14 und R256 zusammenfassen, dann hast du rechts

also 1/R14=1/R1+1/R4  und 1/R256=1(R2+^/R5+1/R6) (zeichne dir R2 neben R5 statt um die Ecke)

die sind in Reihe mit R7 und R2 .

Was Ri und G sein soll weiss ich nicht, in 1) ist ja keine Spannung angegeben bzw nirgends liegt eine an?

Schaltung 2 verstehe ich nicht, soll da statt R2 eine Spannungsquelle liegen , dann musst du von da aus rechnen , und UL ist die Spannung an R3.

Gruß lul
