Antwort mit KI erzeugt

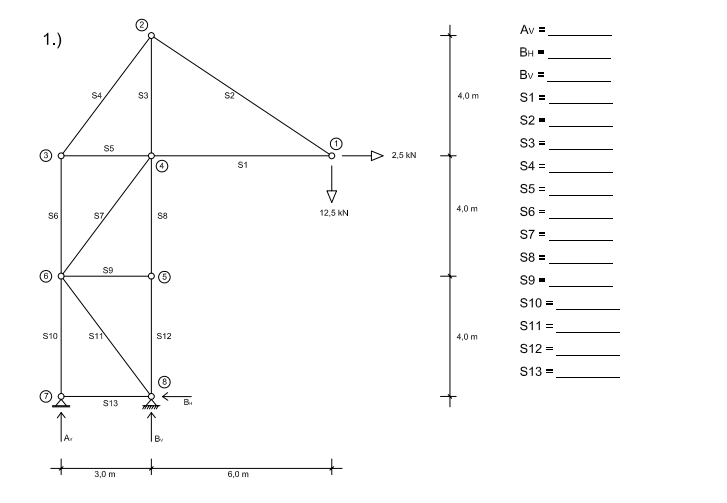

Um die Auflagerkräfte \(A_V\), \(B_H\) und \(B_V\) zu berechnen, gehen wir Schritt für Schritt vor. Leider kann ich das Bild nicht direkt sehen, aber basierend auf der typischen Benennung der Kräfte gehe ich von einer Konstruktion aus, die sich auf zwei Stützen \(A\) und \(B\) abstützt, wo \(A_V\) die vertikale Auflagerkraft bei \(A\), \(B_H\), die horizontale Auflagerkraft bei \(B\), und \(B_V\) die vertikale Auflagerkraft bei \(B\) ist.
Gleichgewichtsbedingungen
Um die Auflagerkräfte zu bestimmen, verwenden wir die Gleichgewichtsbedingungen für starre Körper:
1. Die Summe aller horizontalen Kräfte ist null: \(\sum F_x = 0\)
2. Die Summe aller vertikalen Kräfte ist null: \(\sum F_y = 0\)
3. Die Summe aller Momente um einen beliebigen Punkt ist null: \(\sum M = 0\)
Ohne die spezifischen Details der Kräfte und Abmessungen auf der Struktur kann ich nur eine allgemeine Anleitung geben.
Schritt 1: Berechnung der horizontalen Auflagerkraft \(B_H\)
Wenn keine weiteren äußeren horizontalen Kräfte gegeben sind:
\(
\sum F_x = 0 : B_H = 0 \, (\text{angenommen})
\)
Schritt 2: Berechnung der vertikalen Auflagerkräfte \(A_V\) und \(B_V\)
2.1 Zuerst setzen wir die Summe aller vertikalen Kräfte gleich null. Wenn es zusätzlich zu \(A_V\) und \(B_V\) keine weiteren vertikalen Lasten gibt, sieht die Gleichung so aus:
\(
\sum F_y = 0 : A_V + B_V = \text{Gesamtlast} \, (L)
\)
2.2 Das Moment um Punkt \(A\) oder \(B\) setzten wir gleich null, um eine der unbekannten Kräfte berechnen zu können. Wenn wir das Moment um Punkt \(A\) setzen, verwenden wir:
\(
\sum M_A = 0 : B_V \times l = \text{Last} \times \text{Abstand zur Last von A}
\)
Hierbei ist \(l\) der Abstand zwischen den Stützpunkten \(A\) und \(B\).
Nachdem \(B_V\) berechnet wurde, kann \(A_V\) durch die Gleichung in Schritt 2.1 gefunden werden.
Beispiel:
Nehmen wir an, wir haben eine vertikale Last \(L\) von 1000 N, die in der Mitte der Spannweite von \(A\) nach \(B\) wirkt, und der Abstand \(l\) zwischen \(A\) und \(B\) ist 6 Meter.
2.1 Die Summe aller vertikalen Kräfte ist gleich der Last:
\(
A_V + B_V = 1000 \, N
\)
2.2 Das Moment um Punkt \(A\) (angenommen, die Last ist genau mittig):
\(
B_V \times 6 \, m = 1000 \, N \times 3 \, m
\)
Daraus folgt:
\(
B_V = \frac{1000 \, N \times 3 \, m}{6 \, m} = 500 \, N
\)
Dann ist \(A_V\) ebenfalls 500 N, da \(A_V + B_V = 1000 \, N\).
Zusammenfassend, ohne die spezifischen Lasten und Entfernungen zu kennen, ist dies eine grundlegende Anleitung, wie die Auflagerkräfte berechnet werden können. Normalerweise würden wir mehr Details benötigen, um genaue Berechnungen durchzuführen.
