Aufgabe :

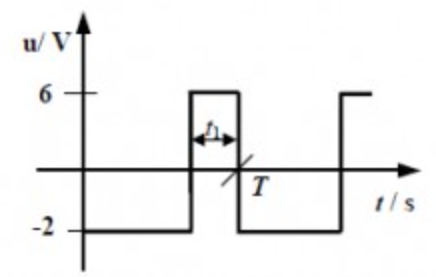

a) Berechnen Sie für den dargestellten Spannungsverlauf mit dem Spitzenwert \( 6 \mathrm{~V} \) allgemein den Mittel-, den Gleichricht- und den Effektivwert in Abhängigkeit vom Tastverhälnis \( t_{1} / T \).

b) Bestimmen Sie das Tastverhältnis so, dass der Scheitelfaktor genau 2 wird.


Avatar von

Ist irgendetwas über t1 und t2 bekannt?

Als Mittelwert für t = 0 bis T würde ich anhand der Zeichnung (graphische Integration in der grossen Klammer) rechnen:

m = 1/T * ((T-t1)*(-2) + t1*6)

m = 1/T (-2T + 2t1 + 6t1)= -2 + 8t1/T

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Mittelwert der Spannung

Der Mittelwert (arithmetischer Mittelwert) der Spannung über eine Periode \(T\) kann durch Integration der Spannungsfunktion über eine Periode und Division durch die Periodendauer berechnet werden. Für einen rechteckigen Spannungsverlauf, der zwischen 0 V und einem Spitzenwert von \(6 \mathrm{V}\) schwankt, hängt der Mittelwert von der Dauer \(t_1\), für die die Spannung auf \(6 \mathrm{V}\) bleibt, und der Gesamtperiode \(T\) ab.

Es gilt:
\( U_{\text{mittel}} = \frac{1}{T} \int_{0}^{t_1} 6 \, dt = \frac{6t_1}{T} \)
Da \(t_1 / T\) das Tastverhältnis ist, können wir schreiben:
\( U_{\text{mittel}} = 6 \times \frac{t_1}{T} \)
\(U_{\text{mittel}}\) hängt direkt vom Tastverhältnis ab.

Gleichrichtwert der Spannung

Der Gleichrichtwert ist der Mittelwert des Betrags der Spannung über eine Periode. Für diesen periodischen Spannungsverlauf, der nie negativ wird, ist der Gleichrichtwert identisch mit dem Mittelwert. Daher gilt:
\( U_{\text{gl}} = 6 \times \frac{t_1}{T} \)

Effektivwert der Spannung

Der Effektivwert (RMS-Wert) einer Spannung ist definiert als die Quadratwurzel des Mittelwerts der Quadrate der Momentanspannungswerte über eine Periode. Für den gegebenen Verlauf:
\( U_{\text{eff}} = \sqrt{\frac{1}{T}\int_{0}^{t_1} (6)^2 \, dt} \)
Dies vereinfacht sich zu:
\( U_{\text{eff}} = \sqrt{\frac{36t_1}{T}} = 6\sqrt{\frac{t_1}{T}} \)
Somit ist der Effektivwert ebenfalls direkt abhängig vom Tastverhältnis \(t_1/T\).

Bestimmen des Tastverhältnisses für einen Scheitelfaktor von 2

Der Scheitelfaktor (oder Crest-Faktor) ist das Verhältnis des Spitzenwertes der Spannung zum Effektivwert. Es wird formuliert als:
\( S = \frac{U_{\text{spitze}}}{U_{\text{eff}}} \)
Gegeben ist, dass \(U_{\text{spitze}} = 6 \mathrm{V}\) und der Scheitelfaktor \(S = 2\). Daraus folgt:
\( 2 = \frac{6}{U_{\text{eff}}} \)
Umformen ergibt:
\( U_{\text{eff}} = 3 \, \text{V} \)
Einsetzen der Effektivwertformel liefert:
\( 3 = 6\sqrt{\frac{t_1}{T}} \)
Weitere Umformung liefert:
\( \frac{1}{2} = \sqrt{\frac{t_1}{T}} \)
Quadrieren beider Seiten führt zu:
\( \frac{1}{4} = \frac{t_1}{T} \)
Somit ist das erforderliche Tastverhältnis \(t_1/T = 1/4\) oder \(0,25\), damit der Scheitelfaktor genau 2 wird.
