Aufgabe:
Wieso wird bei e, f und g ohne den Leistungsfaktor gerechnet. Ich kenne die Formel nur so: S=U • I • cos phi

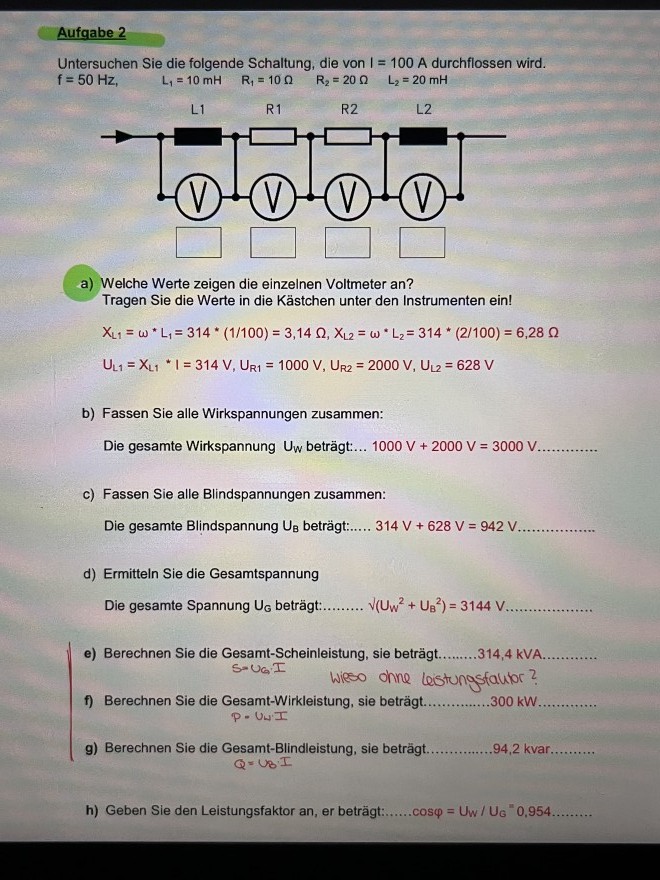

Text erkannt:
Aufgabe 2
Untersuchen Sie die folgende Schaltung, die von I = 100 A durchflossen wird.
\( f=50 \mathrm{~Hz}, \quad \mathrm{~L}_{1}=10 \mathrm{mH} \quad \mathrm{R}_{1}=10 \Omega \quad \mathrm{R}_{2}=20 \Omega \quad \mathrm{~L}_{2}=20 \mathrm{mH} \)
a) Welche Werte zeigen die einzelnen Voltmeter an?
Tragen Sie die Werte in die Kästchen unter den Instrumenten ein!
\( \begin{array}{l} X_{\mathrm{L} 1}=\omega^{*} \mathrm{~L}_{1}=314 *(1 / 100)=3,14 \Omega, X_{\mathrm{L} 2}=\omega * \mathrm{~L}_{2}=314 *(2 / 100)=6,28 \Omega \\ U_{\mathrm{L} 1}=X_{\mathrm{L} 1} * 1=314 \mathrm{~V}, \mathrm{U}_{\mathrm{R} 1}=1000 \mathrm{~V}, \mathrm{U}_{\mathrm{R} 2}=2000 \mathrm{~V}, \mathrm{U}_{\mathrm{L} 2}=628 \mathrm{~V} \end{array} \)
b) Fassen Sie alle Wirkspannungen zusammen:
Die gesamte Wirkspannung \( \mathrm{U}_{\mathrm{w}} \) beträgt:... \( 1000 \mathrm{~V}+2000 \mathrm{~V}=3000 \mathrm{~V} \). \( \qquad \)
c) Fassen Sie alle Blindspannungen zusammen:
Die gesamte Blindspannung \( U_{B} \) beträgt: \( \qquad \) \( 314 V+628 V=942 V \) \( \qquad \)
d) Ermitteln Sie die Gesamtspannung
Die gesamte Spannung \( U_{G} \) beträgt: \( \qquad \) \( V\left(U^{2}+U_{B}{ }^{2}\right)=3144 \mathrm{~V} \) \( \qquad \)
e) Berechnen Sie die Gesamt-Scheinleistung, sie beträgt. \( \qquad \) .314,4 kVA. \( \qquad \)
\( S=U_{G} \cdot I \)
Wieso ohne leistungstautor?
f) Berechnen Sie die Gesamt-Wirkleistung, sie beträgt. \( \qquad \) .300 kW. \( \qquad \)
\( P \) - UWII
g) Berechnen Sie die Gesamt-Blindleistung, sie beträgt. \( \qquad \) 94,2 kvar. \( \qquad \) \( Q=U_{B} \cdot I \)
h) Geben Sie den Leistungsfaktor an, er beträgt: \( \qquad \) \( \cos \varphi=U_{W} / U_{G}{ }^{"} 0,954 \). \( \qquad \)
