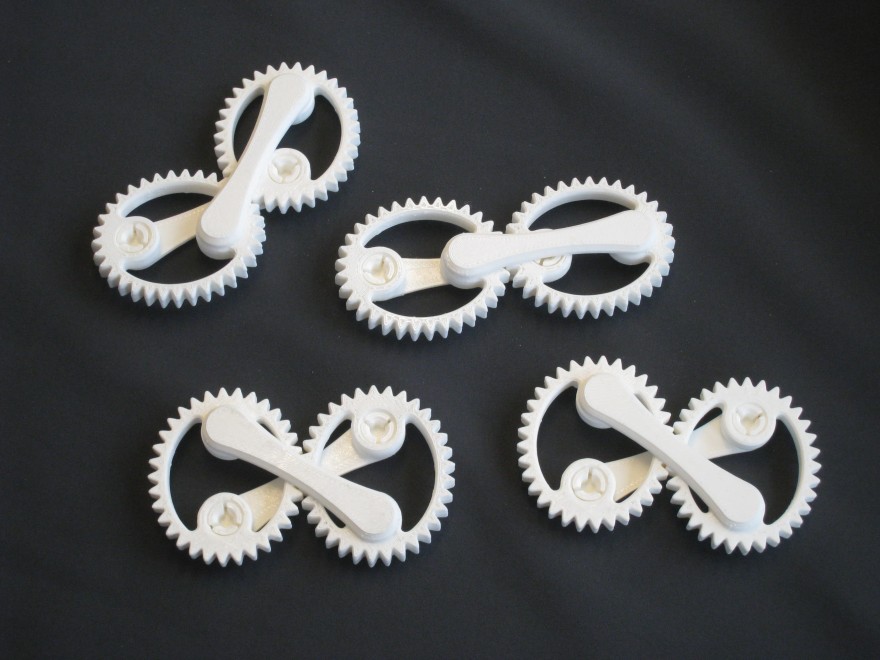

Ist diese Konstruktion beweglich, wenn ja, was bewegt sich um welche Achse?


Avatar von

Hast du das Teil?

Dann probiere es aus.

Die Zahnräder sind elliptisch, es kommt wohl auf die Form der Ellipse an. Mit kreisrunden Zahnrädern funktioniert es nicht.

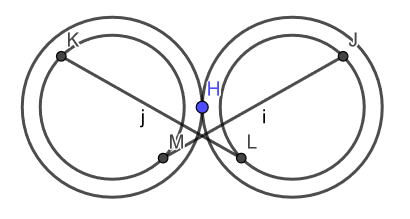

raussen = 1,0 ; rinnen = 0,8

i ≈ 2,56

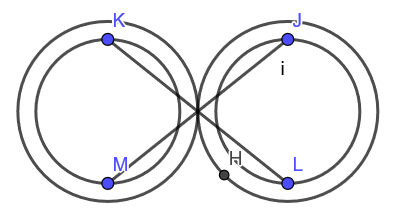

hier ist i ≈ 2,30


Insgesamt eine schöne Frage.

https://www.youtube.com/watch?v=EymLlkUXCE0

crosslink ist wohl das Schlagwort.

Vielleicht rechne ich dazu noch ein wenig.

@Karl60:

[spoiler]

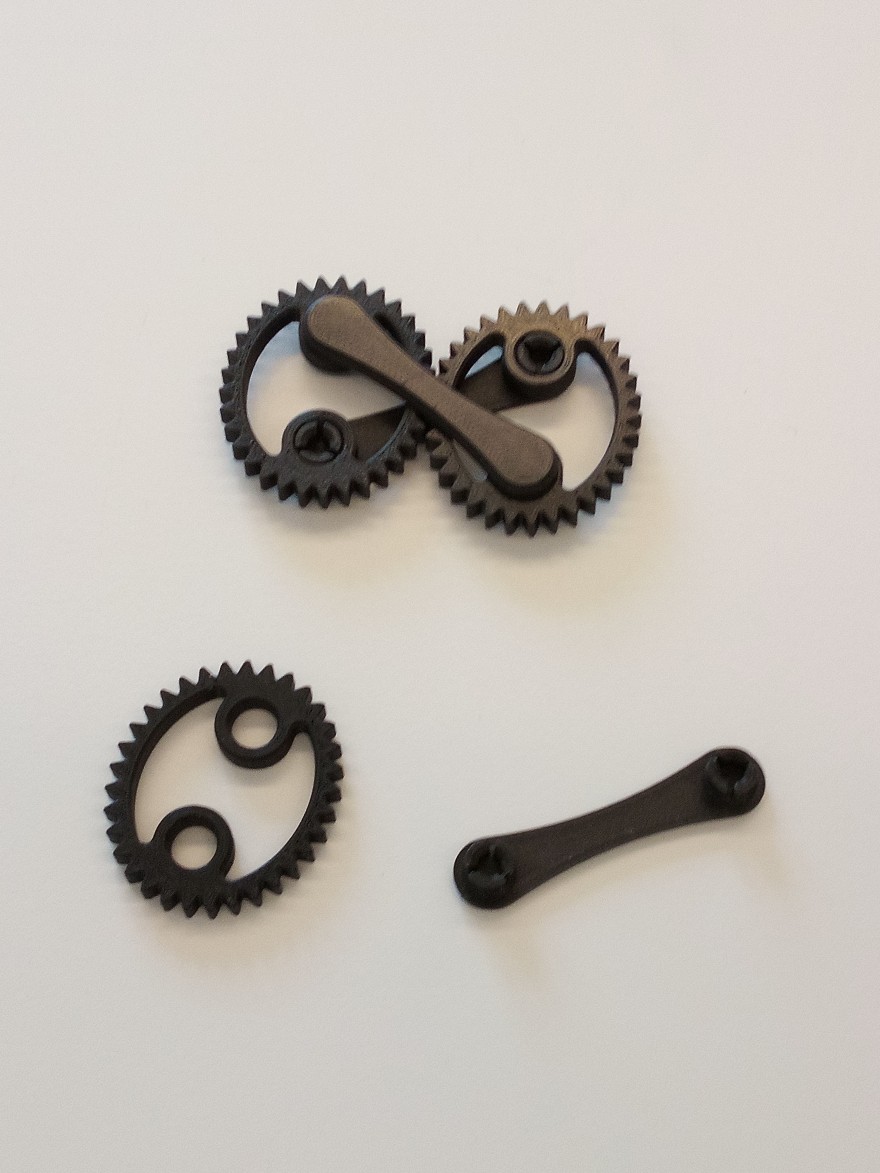

ich hab da noch ein Foto:


[/spoiler]

1 Antwort

+1 Daumen

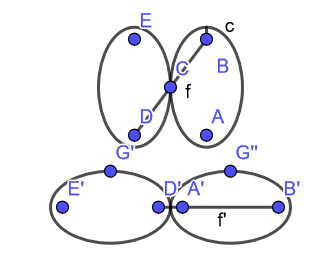

es sei a die große Halbachse der Ellipse und c der Abstand von der Ellipse zum Anlenkpunkt, b ist die kleine Halbachse der Ellipse. Ich komme auf

\(b=\sqrt{2ac-c^2}\) oder \(c_{1,2}=a\pm\sqrt{a^2-b^2}\)

\(f=f'=2\cdot a\)


Es war gar nicht so kompliziert, wir ich erst dachte. Leider muss ich die Definition des Drehpunktes schuldig bleiben.

Avatar von 3,7 k

Danke für Deine Antwort. Wenn Du das in der Aufgabe fotographierte Teil haben möchtest, schick mir eine Adresse per Mail.

Hallo döschwo,

vielen Dank für das Angebot, jedoch benötige ich das Teil nicht. Vielleicht findest du ja einen anderen Abnehmer.
