- Welchen Wert haben die unten eingezeichneten Spannungen (U_{1} \ldots U_{4})?

Question

Aufgabe:

Text erkannt:

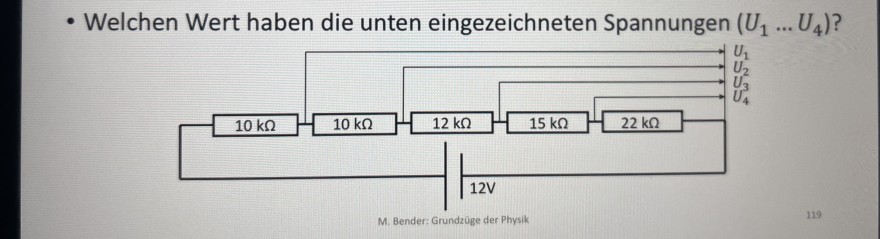

- Welchen Wert haben die unten eingezeichneten Spannungen \( \left(U_{1} \ldots U_{4}\right) \) ?
M. Bender: Grundzüge der Physik

Text erkannt:

(3) \( U=R \cdot I \)
I fenit also:
\( \begin{aligned} I & =\frac{U}{R} \\ I_{1} & =\frac{12 \mathrm{~V}}{10 \Omega}=1,2 \mathrm{~A} \\ U_{1} & =10 \Omega \cdot 1,2 \mathrm{~A} \\ & =12 \mathrm{~V} \end{aligned} \)

Hi, habe jetzt versuch die 1. Spannung zu berechnen. Stimmt mein weg ?

Comments

Stimmt mein weg ?

Nein.

Hier noch einmal ein paar Tipps zur erfolgreichen Lösung von Aufgaben, bei denen du auf Hilfe angewiesen bist:

Fragen von Helfern beantworten und Antworten von Helfern lesen und befolgen oder ggf. nachfragen, wenn noch etwas unklar sein sollte. Warum befolgst du nicht einfach den guten Ratschlag, den dir Karl zu dieser Aufgabe bereits am 26.11.23 gegeben hat?

Answer 1

hallo

U=R*I stimmt natürlich aber die Stromstärke ist durch alle 5 Widerstände bestimmt. du musst also als erstes die das richtige I bestimmen. Dazu alle Widerstände, die j in Reihe geschaltet sind addieren und dann 12V/R_ges=I bestimmen dann U1=R1*I und entsprechend die anderen

Kontrolle I=0,179A

Gruß ledum

Comments

ich komme auf 0,1739 mA

---

Danke Karl, es war ein Tipfehler ,also richtig I_ges=1,739A
