Aufgabe: Kann mir jemand helfen die Aufgaben zu lösen ?
Problem/Ansatz:

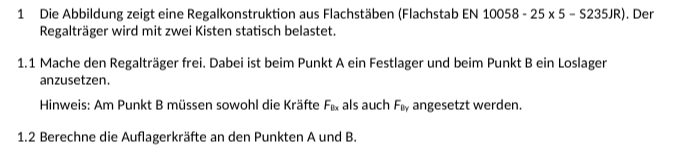

Text erkannt:

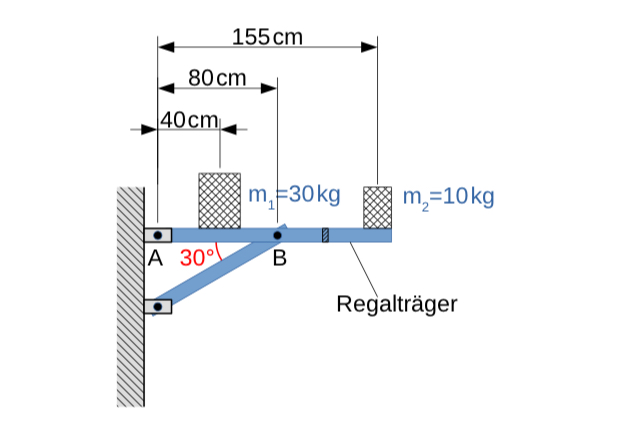

1 Die Abbildung zeigt eine Regalkonstruktion aus Flachstäben (Flachstab EN 10058 - 25 x 5 - S235JR). Der Regalträger wird mit zwei Kisten statisch belastet.1.1 Mache den Regalträger frei. Dabei ist beim Punkt A ein Festlager und beim Punkt B ein Loslager anzusetzen.Hinweis: Am Punkt B müssen sowohl die Kräfte \( F_{\mathrm{Bx}} \) als auch \( F_{\mathrm{By}} \) angesetzt werden.1.2 Berechne die Auflagerkräfte an den Punkten A und B.
vier Unbekannte gibt es, FAx, FAy, FBx und FBy ;
und vier Gleichungen:
1. Summe aller Kräfte in x-Richtung = 0
2. Summe aller Kräfte in y-Richtung = 0
3. Summe aller Momente um jeden Punkt = 0, hier bitte sich Punkt A oder B an
4. Das Verhältnis von FBx und FBy ist über den Winkel gegeben.
Bei Unklarheiten bitte melden !
