gesamte Kapazität berechnen

Question

Text erkannt:

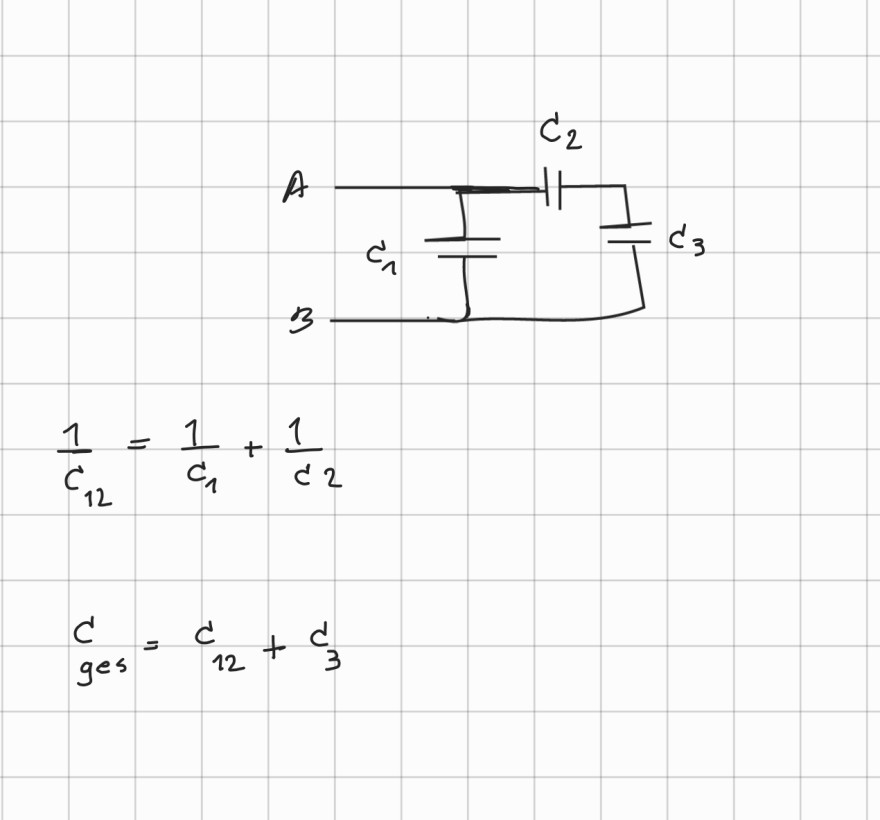

\( \begin{array}{l}c_{2} \\ A \stackrel{D}{c_{1} \frac{I}{J}} c_{3} \\ \frac{1}{c_{12}}=\frac{1}{c_{1}}+\frac{1}{c_{2}} \\ C_{\text {ges }}=C_{12}+C_{3} \\\end{array} \)

Hallo

Würde mir jemand sagen , ob ich gesamte Kapazität richtig berechnet habe.

Comments

Hallo marya,

hier ein Tipp zur Berechnung:

Kapazitäten verhalten sich umgekehrt wie Widerstände.

D.h. bei Reihenschaltungen von Kapazitäten wendet man die Regel wie bei parallel geschalteten Widerständen an.. Und bei Parallelschaltungen von Kapazitäten wendet man die Regel wie bei in Reihe geschalteten Widerständen an.

Mit diesen Regeln solltest du C_ges berechnen können.

Answer 1

Hallo,

die Gesamtkapazität hast du falsch berechnet, denn von AB aus betrachtet, liegen C₁ und C₂ nicht in Reihe, sondern C₂ und C₃. Und diese beiden Kapazitäten liegen parallel zu C₁, so dass sich folgende Gesamtkapazität ergibt:

C_ges. = ((C₂ * C₃) / (C₂ + C₃)) + C₁
