Aufgabe: Wie berechne ich diese zwei Aufgaben hier die sind für meine Klausur morgen wichtig

Problem/Ansatz:

Text erkannt:

Abbildung 3

Text erkannt:

Abbildung 2

Text erkannt:

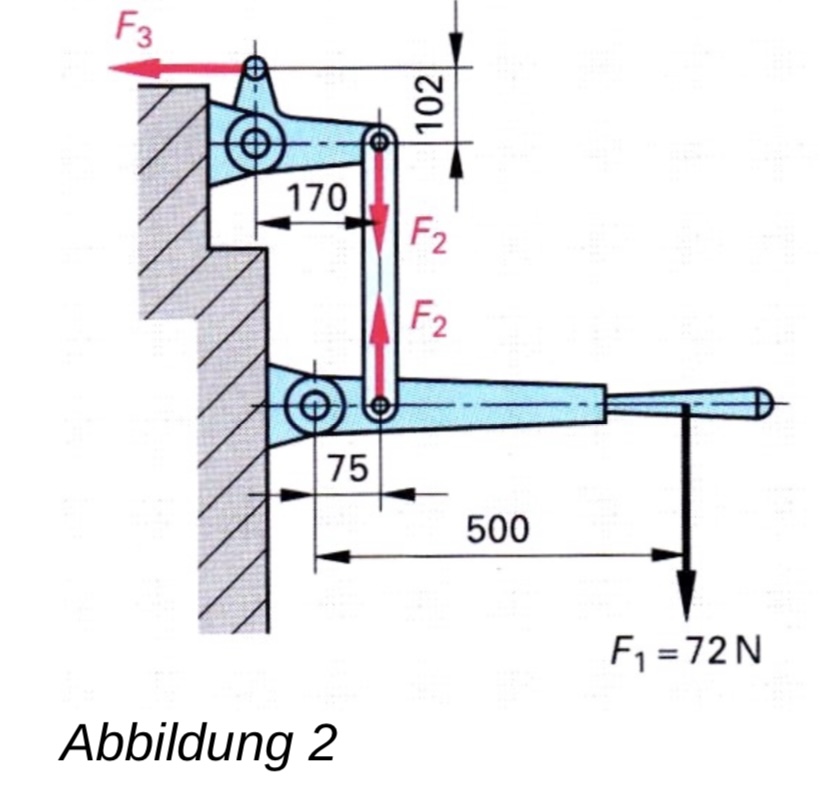

2. Berechne für den Hebel (Abbildung 2) die Zugkraft \( F_{3} \).

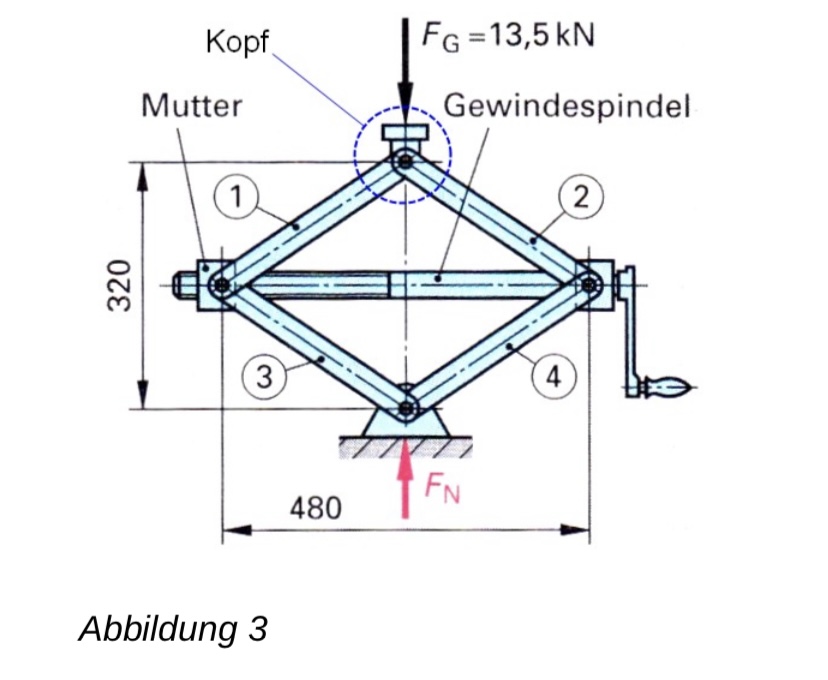

3. Abbildung 3 zeigt einen symmetrischen Wagenheber.
a) Berechne den Winkel zwischen den Streben 1 und 2 (Zwischenergebnis: 112, \( 6^{\circ} \) )
b) Ermittle zeichnerisch die in den Streben 1 und 2 wirkenden Kräfte.

Answer 1

zu Abbildung 2:

Für den unteren Hebel gilt:

F1· 500 mm = F2·72 mm

75 N·500 mm = F2·72 mm ; umgestellt nach F2 ergibt

F2=520,83 N

Für den oberen Hebel gilt:

F3·102 mm = F2·170 mm

F3 = 737,8 N

zu Abblidung 3:

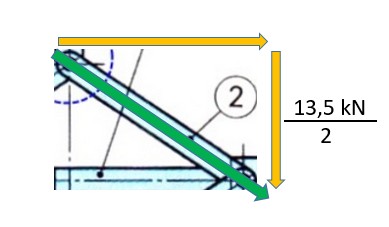

das es graphisch gelöst werden soll, hier die Skizze dazu. Jede Strebe wird nur mit der halben Kraft belastet
