B = μ0 * μr * H
H = Φ / (μ0 * A)
B = ( μr * Φ) / A
B1 = ( μr * Φ1) / A1 = 1 ⇒ A1 = μr * Φ1
B2 = ( μr * Φ2) / A2 = 1 ⇒ A2 = μr * Φ2
A1 / A2 = (μr * Φ1) / (μr * Φ2) = Φ1 / Φ2

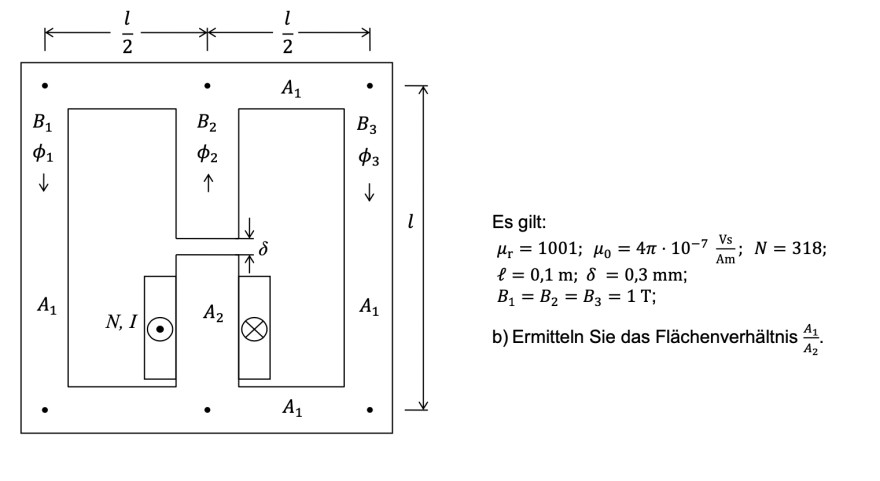

Im äquivalenten elektrischen Ersatzschaltbild des magnetischen Kreises liegen R2 und RL in Reihe zu der Parallelschaltung aus R3 und R1. Weil B1 = B3 und die Flächen gleich groß sind, nämlich A1, ist Φ1 = Φ3.
Φ2 = Φ1 + Φ3 = 2 * Φ1
A1 / A2 = Φ1 / Φ2 = Φ1 / 2 * Φ1 = 0,5
Dann jeweils nach A1 bzw A2 umstellen und man erhält den Ausdruck A1/A2 = (L -delta) / (2 * L)
Also ich erhalte nicht diesen Ausdruck:
R1 = (2 * l ) / (μ * A1) ⇒ A1 = (2 * l) / (μ * R1)
R2 = (l - δ) / (μ * A2) ⇒ A2 = (l - δ) / (μ * R2)
A1 / A2 = (2 * l) / (μ * R1) / (l - δ) / (μ * R2) = (2 * l / (l - δ)) * (R2 / R1)
Aber auch diese Rechnung wäre falsch, weil RL nicht berücksichtigt wurde.
