Aufgabe:

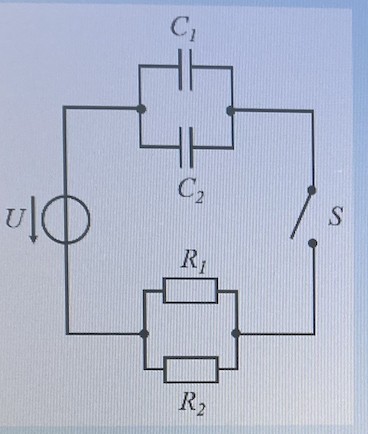

In der nachfolgenden Schaltung beträgt die Quellspannung U=10 V und die Kapazitäten betragen C1=6 yF und C2=8 yF. Der Widerstand R1 beträgt 500 Ohm und der Widerstand R2 ist unbekannt. 10,75 ms nachdem der Schalter S geschlossen wurde, ist die Kapazität C1 zu 90% aufgeladen.
a) Skizzieren Sie eine vereinfachte Ersatzschaltung und geben Sie die Werte der Quellspannung und der Ersatzkapazität an.
b) Berechnen Sie die Spannung der Kapazität C1, die diese 10,75 ms nach dem Schließen des Schalters besitzt.
c) Berechnen Sie die Zeitkonstanten für die Aufladung der Kapazität C1 und die Aufladung der Kapazität C2.
d) Berechnen Sie den Widerstand R2.
e) Stellen Sie den zeitabhängigen Spannungsverlauf am Widerstand R2 graphisch dar
Problem/Ansatz:
Hallo, hier habe ich eine Aufgabe aus einer Altklausur die ich von einem Kommilitonen bekommen habe.
Leider komme ich bereits bei der b) nicht weiter, da meiner Meinung nach ein Strom gegeben sein muss, damit ich die abfallende Spannung über U_R1 = U_R2 berechnen kann, um wiederum die Spannung am Kondensator berechnen zu können.
Über Lösungsansätze würde ich mich freuen :-)
Mit freundlichen Grüßen
