Antwort mit KI erzeugt
Da ich die spezifische Abbildung nicht einsehen kann, werde ich dennoch eine detaillierte Übersicht über die Energieniveaus im Wasserstoffatom und die verschiedenen Effekte, die diese Niveaus beeinflussen, geben. Diese Beschreibung sollte es ermöglichen, das Energie-Diagramm entsprechend zu ergänzen.
Grundlegende Energie-Niveaus
Zuerst betrachten wir die grundlegenden Energieniveaus eines Wasserstoffatoms, die durch die Lösung der Schrödinger-Gleichung für das Wasserstoffatom erhalten werden, ohne zusätzliche Effekte wie Feinstruktur, Hyperfeinstruktur, usw.
-

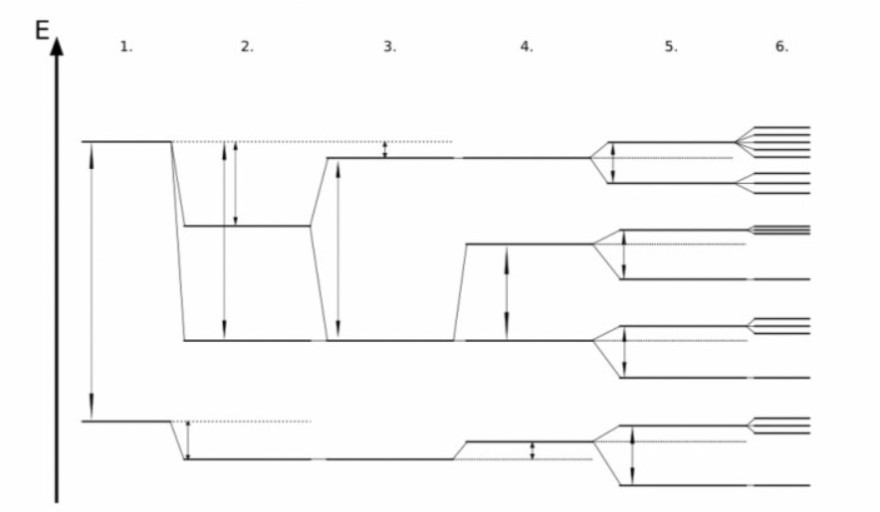

Die \( x \)-Achse (Effekte 1-6): Die verschiedenen Effekte, die wir betrachten müssen, sind:
1. Quantenmechanische Energieeigenwerte (Ohne Spin)
2. Spin-Bahn-Kopplung (Feinstruktur)
3. Lamb-Verschiebung
4. Hyperfeinstruktur
5. Externe Magnetfelder (Zeeman-Effekt)
6. Externe Elektrische Felder (Stark-Effekt)
a) Ergänzung des Energie-Diagramms
1.
Quantenmechanische Energieeigenwerte: Diese sind durch die Hauptquantenzahl \(n\) bestimmt und geben die grobe Struktur an. Die Energie ist dabei negativ, da es sich um gebundene Zustände handelt, und nimmt für höhere Quantenzahlen ab.
2.
Spin-Bahn-Kopplung (Feinstruktur): Diese berücksichtigt die Wechselwirkung des Spins des Elektrons mit seiner Bahn um den Kern. Dadurch werden die Energieniveaus weiter aufgespaltet (abhängig von \(l\) und \(s\)).
3.
Lamb-Verschiebung: Diese kleine Verschiebung resultiert aus Quantenelektrodynamikeffekten (QED) und spaltet Zustände mit derselben \(n\) und \(l\) aber unterschiedlichen \(j\) (Gesamtdrehimpuls) auf.
4.
Hyperfeinstruktur: Diese tritt auf durch die Wechselwirkung des Elektronenspins mit dem Kernspin. Die Hyperfeinstruktur ist typischerweise viel kleiner als die Feinstruktur.
5.
Externe Magnetfelder (Zeeman-Effekt): In Anwesenheit eines externen Magnetfelds werden Zustände, die verschieden orientierte magnetische Momente haben, weiter aufgespalten.
6.
Externe Elektrische Felder (Stark-Effekt): Ähnlich dem Zeeman-Effekt führen elektrische Felder zu einer Energieverschiebung und -aufspaltung, basierend auf der Polarisation der Zustände im Feld.
b) Größenordnung der Verschiebungen, Entartungsgrade, gute Quantenzahlen, und Zustandsbenennungen
-
Quantenmechanische Energieeigenwerte: Typische Energie-Skalen sind von der Größenordnung einiger eV. Entartungsgrad ist \(n^2\), wobei die gute Quantenzahl \(n\) ist.
-
Spin-Bahn-Kopplung: Die Verschiebungen liegen im Bereich von Mikroelektronenvolt (µeV) bis hin zu Millielektronenvolt (meV). Gute Quantenzahlen hier sind \(n\), \(l\), und \(j\).
-
Lamb-Verschiebung: Sie liegt in der Größenordnung von einigen kHz bis MHz in der Energieskala, was äußerst feinen Verschiebungen entspricht.
-
Hyperfeinstruktur: Auch im kHz bis MHz Bereich, wobei diese Verschiebungen im Vergleich zur Lamb-Verschiebung noch feiner sind. Hier sind \(n\), \(l\), \(j\), und \(F\) (Gesamtdrehimpuls, der Kernspin und Gesamtelektronendrehimpuls einschließt) die guten Quantenzahlen.
-
Zeeman-Effekt: Die Aufspaltung und Verschiebung hängt von der Stärke des externen Feldes ab, kann aber von µeV bis meV reichen. Die magnetische Quantenzahl \(m\) wird hier relevant.
-
Stark-Effekt: Ähnlich wie beim Zeeman-Effekt variieren die Verschiebungen mit der Feldstärke. Im starken Feld limitiert, bricht die Entartung komplett.
Diese Übersicht gibt einen Rahmen vor, um das Energie-Diagramm zu ergänzen und die verschiedenen Effekte, die auf die Energieniveaus im Wasserstoffatom wirken, zu benennen und beschreiben.
