0 Daumen
358 Aufrufe

Guten Morgen Leute,


Kann mir jemand bei der folgenden Aufgabe weiter helfen?


Text erkannt:

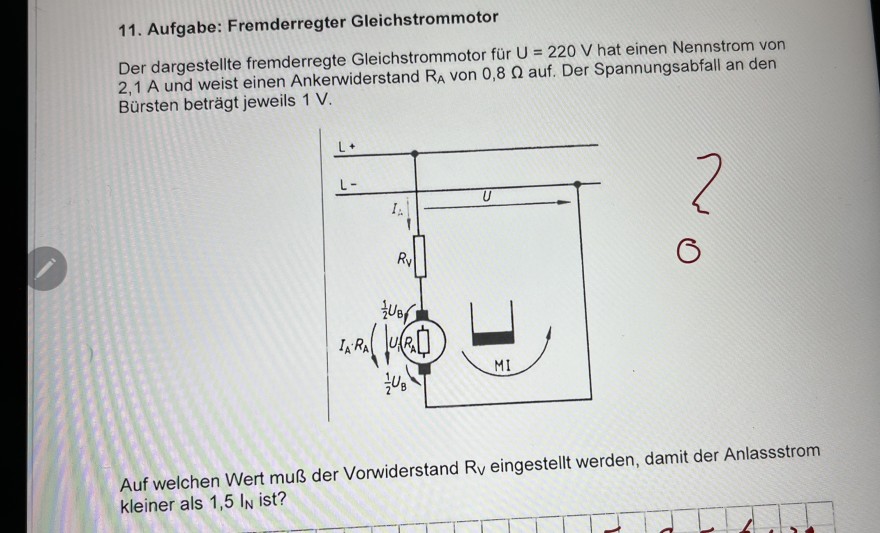

11. Aufgabe: Fremderregter Gleichstrommotor
Der dargestellte fremderregte Gleichstrommotor für \( U=220 \mathrm{~V} \) hat einen Nennstrom von \( 2,1 \mathrm{~A} \) und weist einen Ankerwiderstand \( R_{A} \) von \( 0,8 \Omega \) auf. Der Spannungsabfall an den Bürsten beträgt jeweils \( 1 \mathrm{~V} \).
Auf welchen Wert muß der Vorwiderstand Rv eingestellt werden, damit der Anlassstrom kleiner als \( 1,5 I_{\mathrm{N}} \) ist?



Vielen Dank im Voraus.

mit freundlichen Grüßen



Avatar von

1 Antwort

0 Daumen

Hallo

der Strom im Anker Ia darf maximal 3,15A sein, damit die Spannung Ua=0,8Ω*3,15=2,52V an den Bürsten faden je 1V ab also darf Anden Bürsten aussen 4,52V liegen der Rest der 220 V also  215,48V müssen an R abfallen Und R=U/Ia

Gruß lul

Avatar von 33 k

Danke für deine Antwort.

Was mich sehr irritiert ist, dass auf der Zeichnung steht ja 1/2 Bürste pro Seite. Wieso nimmt man dann 1 V pro Seite ? Un bedeutet doch U Bürste oder nicht ?

ich sehe nirgends 1/2 Bürsten pro Seite, bitte zitier das, ich sehe nur der Spannungsabfall an den Bürsten beträgt JEWEILS 1 V.

Was sollte denn 1/2 Bürste sein?
