Liebe Forum-Mitglieder,

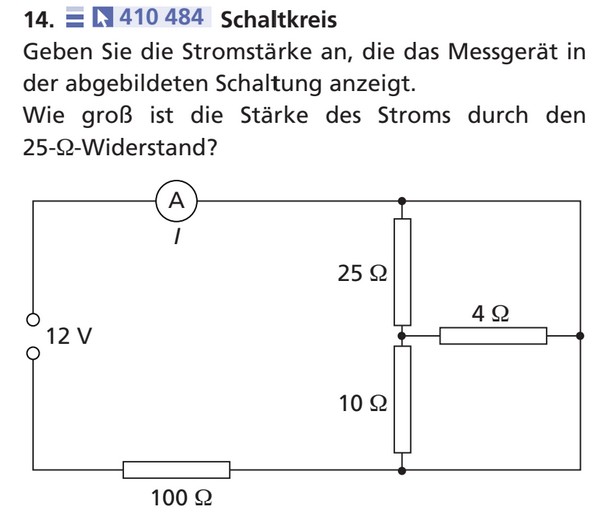

Aufgabe:



Problem/Ansatz:

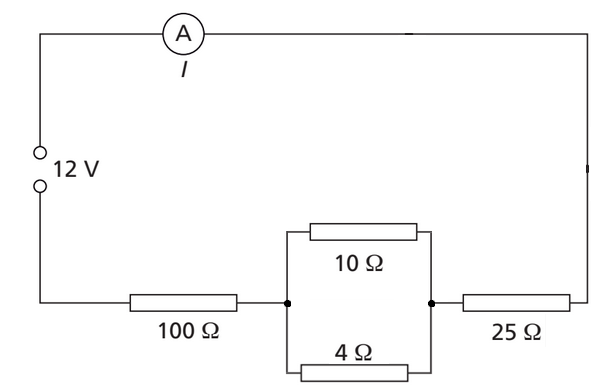

Um diese Aufgabe zu lösen, habe ich diese Schaltung anders gezeichnet:


Um Rges zu berechnen, habe ich zuerst den 4 Ω und 10 Ω Widerstände zusammengesfasst:

1/R = 1/10 + 1/4 ↔ 1/R = 14/40 ↔ R = 40/14

Rges = 100 Ω + 40/14 Ω + 25 Ω ≈ 127,86 Ω

Das heißt: I = U/R = 120V/127,87Ω = 0,938 A

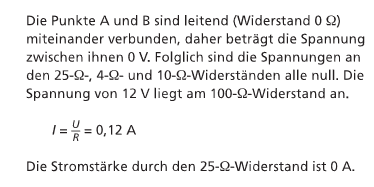

Doch in den Lösungen steht:


Was habe ich denn in meiner Rechnung falsch gemacht oder falsch verstanden?


LG,

Orbi

Avatar von

1 Antwort

0 Daumen

Beste Antwort

Hallo, kurz hat mich die Schaltung auch verwirrt.blob.png

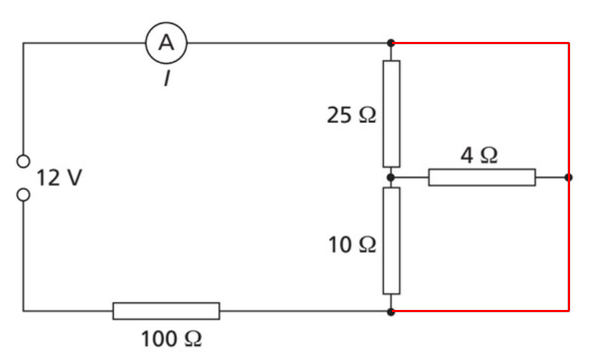

Aber dann ist klar, über die drei rechten Widerstände fließt kein Strom, der Weg des Stromes über den roten Strang ist nun einmal "leichter", da ohne Widerstand. Damit kannst du den Strom leicht berechnen. Bitte prüfe auch dein Ersatzschaltbild.
