Wie skizziert man diese Verläufe?

Question

Elektrische Stromstärke und Ladung

Ich muss im Diagramm zwei Verläufe skizzieren und ich weiss nicht wie ich es machen soll

Gegeben sind in vorherigen Aufgaben der zeitliche Verlauf einer Ladungsmenge und der Stromstärke (erste Ableitung der Ladung nach der Zeit):

Q(t)= 1/3C/s^3•t^3-2C/s^2•t^2+3C/s•3s+5C

I(t)= 1C/s^3•t^2-4C/s^2•t+3C/s

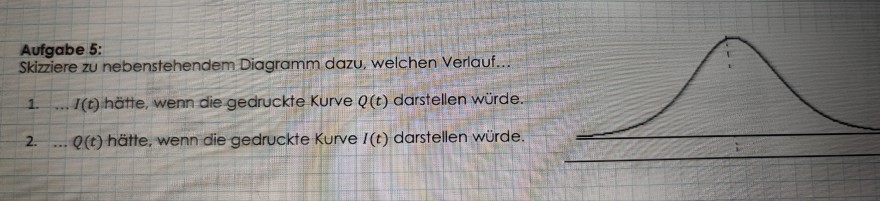

Text erkannt:

Aufgabe 5:
Skizziere zu nebenstehendem Diagramm dazu, welchen Verlauf...
1. ... \( I(t) \) hätte, wenn die gedruckte Kurve \( Q(t) \) darstellen würde.
2. ... \( Q(t) \) hätte, wenn die gedruckte Kurve \( I(t) \) darstellen würde.

Answer 1

Hallo

du sagst ja selbst, I =dQ/dt. also lies die Steigungen ab und zeichne die Ableitungskurve.

umgekehrt bestimme die Fläche unter der Kurve bis jeweils t-

Gruß lul
