Aufgabe:

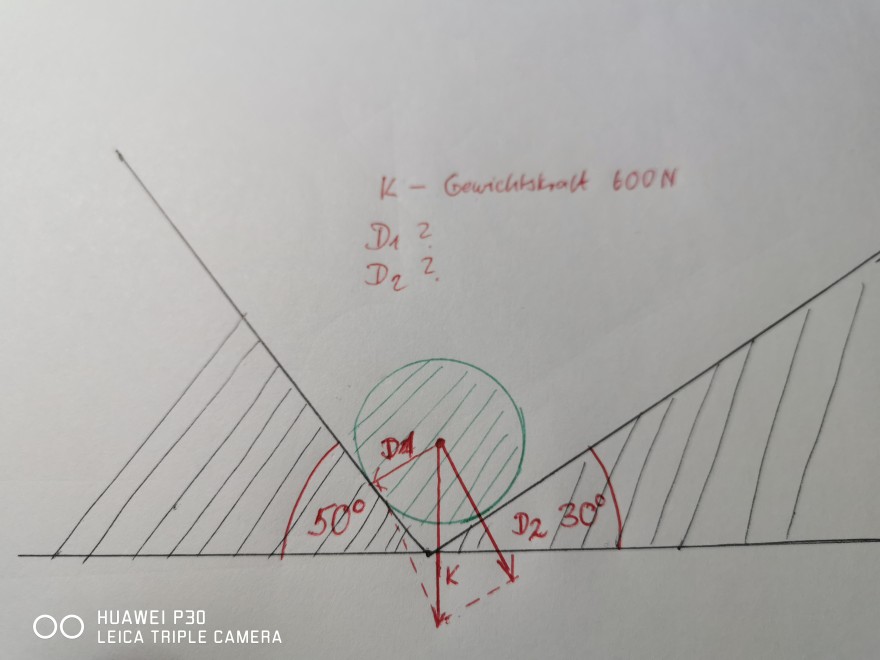

Kräfte auf Kugel in einer asymetrischen RinneIMG_20221012_193548.jpg


Problem/Ansatz:

Ich bitte um Hilfe bei dieser Aufgabe.

Ich kann die Kräfte berechnen, wenn die eine Seite der Rinne senkrecht steht, aber diese Aufgabenstellung überfordert mich.

Vielen Dank!

Avatar von

2 Antworten

0 Daumen

Beste Antwort

Hallo, die beiden Kräfte D1 und D2 stehen senkrecht zu den Auflageflächen und somit nicht im rechten Winkel zueinander. Hier muss ein Kräfteparallelogramm erstellt werden. Ein Kräfteparallelogramm bedingt keine rechten Winkel.

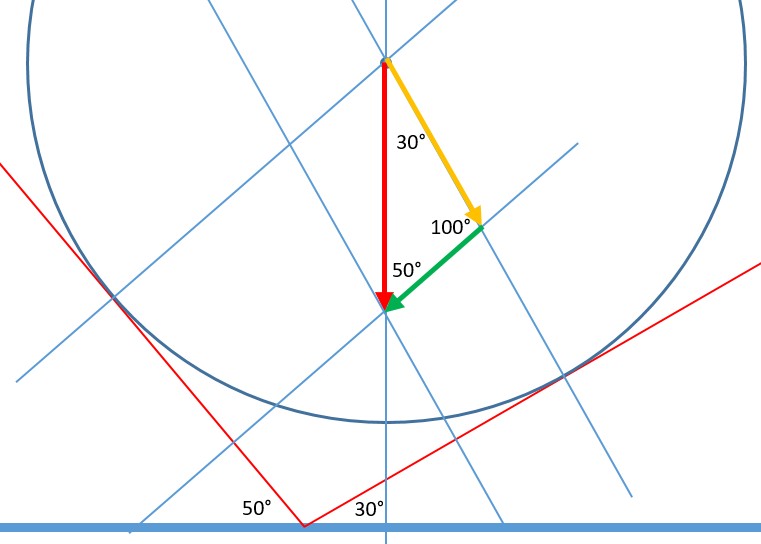

So sieht meine Skizze aus. Rot ist die Gewichtskraft. Mit dem Sinussatz lassen sich die grüne Kraft D1=304.6 N und die gelbe Kraft D2=466,7 N ausrechnen.

Fragen, Anregungen und Hinwiese sind willkommen.

Avatar von 3,6 k
0 Daumen

hallo

aus den Winkeln der Rinne ergeben sich leicht die 2 Winkel an der Spitze des Kräfteparallelogramms, oben 30°+50°=80° und deshalb auch unten, rechts und links dann deshalb 75°

bei rechten Winkeln verwendet man den Pythagoras, in anderen Dreiecken den cos Satz oder sin Satz, Kennst du die? Sonst geht es nur mit einer maßstäblichen Zeichnung und Ablesen.

Gruß lul

Avatar von 33 k
