Aufgabe:

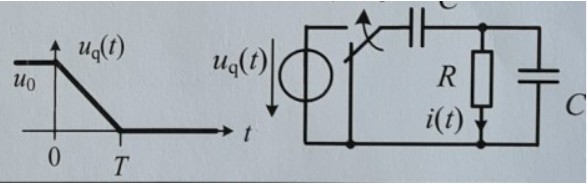

Berechnen Sie mit Hilfe der Laplace-Transformation den Stromverlauf \( i(t) \) für die gegebene Spannung \( u_{\mathrm{q}}(t) \) für \( 0 \leq t<\infty \) und vereinfachen Sie den Ausdruck für \( t \geq T \).


Als Lösung habe ich den folgenden Ausdruck ausgerechnet:

((2*C*U0) / T) * (1 - e-t/2RC)

Könnte das jemand mal nachprüfen und mir sagen, ob die Werte soweit stimmen?

Avatar von

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Lösung der Aufgabe:

Um die Gültigkeit der angegebenen Lösung nachzuprüfen, nutzen wir die Laplace-Transformation. Die Schaltung zeigt einen RC-Kreis mit einem Spannungssprung als Eingangssignal, wobei \(U(t) = U_0\) für \(t > 0\).

Die Laplace-Transformierte von \(U(t)\) ist \(U(s) = \frac{U_0}{s}\), da das Eingangssignal ein Sprung mit der Höhe \(U_0\) ist.

Das System kann durch die folgende Differentialgleichung modelliert werden:

\( U(t) = R \cdot I(t) + \frac{1}{C} \int I(t) dt \)

Angewandt auf die Laplace-Transformation wird daraus:

\( \frac{U_0}{s} = R \cdot I(s) + \frac{1}{C\cdot s} \cdot I(s) \)

Umstellen nach \(I(s)\) gibt uns den Strom im Frequenzbereich:

\( I(s) = \frac{U_0}{s(R + \frac{1}{Cs})} \)

\( I(s) = \frac{U_0}{R \cdot s + \frac{1}{C}} \)

\( I(s) = \frac{U_0 \cdot C}{R \cdot C \cdot s + 1} \)

Um die inverse Laplace-Transformation von \(I(s)\) zur Berechnung des Stromverlaufs \(I(t)\) zu bestimmen, erinnern wir uns, dass \( \mathcal{L}^{-1} \left( \frac{1}{s+a} \right) = e^{-at}\). Also,

\( I(t) = \mathcal{L}^{-1} \left( \frac{U_0 \cdot C}{R \cdot C \cdot s + 1} \right) = U_0 \cdot C \cdot e^{-\frac{t}{RC}} \)

Dies ist der allgemeine Stromverlauf für einen RC-Kreis nach einem Spannungssprung. Deine Lösung sieht ein wenig anders aus, sie scheint sich auf eine spezifischere Frage oder Bedingung zu beziehen. Die gegebene Lösung ist:

\( ((2 \cdot C \cdot U_0 ) / T) \cdot (1 - e^{-t/2RC}) \)

Ohne den vollständigen Kontext der Aufgabe (z.B. spezifische Anfangsbedingungen oder zusätzliche Informationen über \(T\)) ist es schwierig, die Konformität der Lösung direkt zu bewerten. Basierend auf der Standardlösung für die Spannungs- und Stromverläufe in einem RC-Kreis scheint deine Lösung jedoch eine Anpassung oder zusätzliche Bedingungen zu enthalten, die in der ursprünglichen Problemstellung nicht klar sind.

Für eine Standard-RC-Schaltung wäre die Erwartung für den Stromverlauf nach einem Spannungssprung:

\( I(t) = \frac{U_0}{R} \cdot e^{-\frac{t}{RC}} \)

Dein Ergebnis könnte einem spezifischen Fall oder einer modifizierten Analyse der ursprünglichen Schaltung entsprechen, aber ohne zusätzliche Informationen ist es schwierig, die Genauigkeit vollständig zu bestätigen.
