Liebe Forum-Mitglieder,

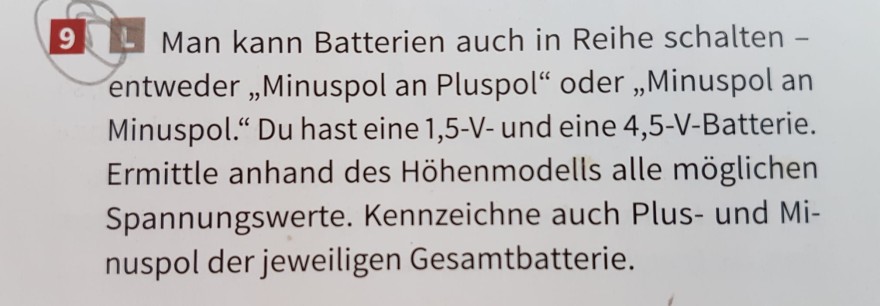

Aufgabe:


Problem/Ansatz:

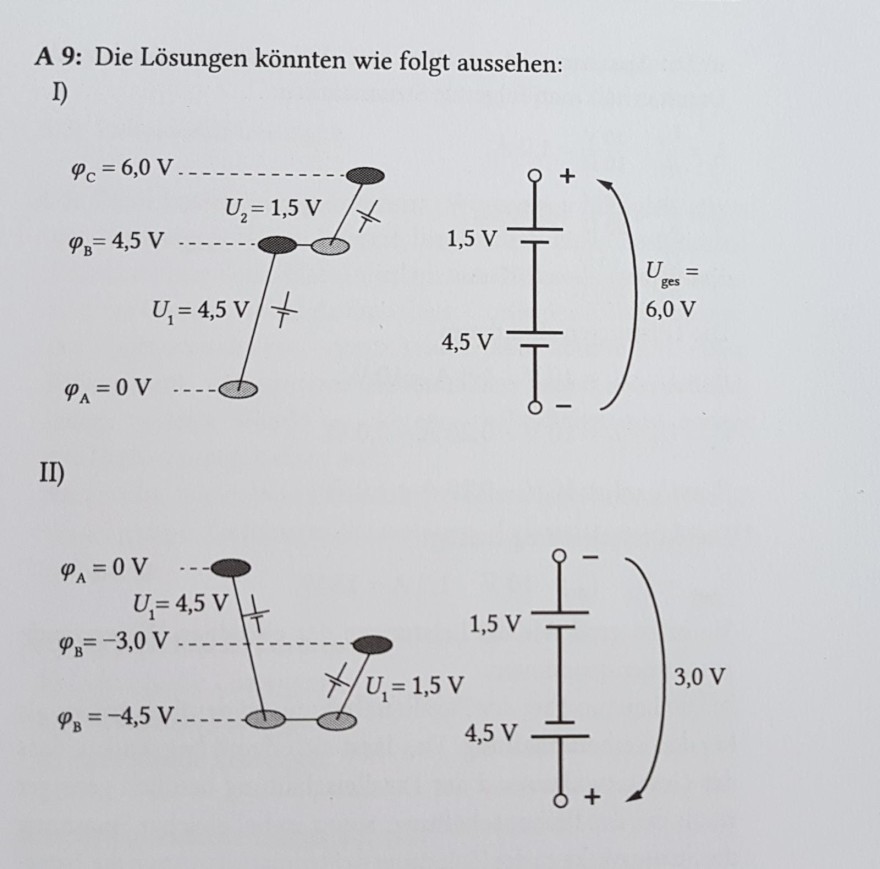

Die Lösung wäre:



Dabei verstehe ich die Teilaufgaufgabe I), aber nicht warum bei der Teilaufgabe II) U1=1,5V nach oben geht, sodass die Gesamtspannung 3,0V ist.


Liebe Grüße,

Orbi

Avatar von

1 Antwort

0 Daumen

Beste Antwort

Hallo

sowohl bei I als ich bei II ist der PotentialUnterschied von -Pol zu +Pol  +1,5V, in II  werden deshalb die Potentialdifferenzeen subtrahiert, in I addiert.

Wenn man bei II eine Verbraucher anschlösse, würde die 4,5V Batterie einen Strom durch die 1,5V Batterie schicken, so sollte man also Batterien NIE schalten!

Avatar von 33 k
