Welche Widerstände werden in die Ersatzspannungsschaltung übernommen?

Question

Aufgabe:

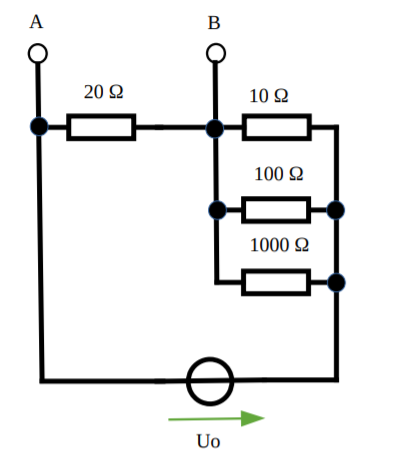

Hallo, laut der Lösung beträgt für das Ersatzzweipolnetzwerk (oder auch Ersatzspannungsschaltung)Uab = 3,447 V auf die Lösung komme ich wenn Uo(5v)*R1(20ohm) rechne. Leider verwirrt mich die Lösung ein wenig da ich davon ausgegangen bin das ich für das Ersatzweipolnetzwer alle Widerstände zusammen fassen muss. Also Rgesamt = 29,009 ohm allerdings würde dann dass Ergebnis aus der Lösung nicht mehr stimmen . Oder sehe ich das richtig dass in diesem Fall dadurch, dass A und B jeweils zu von dem Knoten links und rechts von dem 20Ohm Widerstand abgehen, dass die 20ohm der Innenwiderstand sind ? Helft mir doch bitte den Knoten in meinem Kopf zu lösen . Wahrscheinlich verkompliziere ich mir die Sache unnötigerweise mal wieder :D

Liebe Grüße Ortwin

Answer 1

Hallo

du hast doch die Spannungsteilung zwischen den Rechten 9,009 Ohm und den linken 20 Ohm also Uab=U0*20/29

was "Uo(5v)*R1(20ohm)" sein soll weiss ich nicht.

Gruß lul

Answer 2

Hallo,

auf die Lösung komme ich wenn Uo(5v)*R1(20ohm) rechne.

Das habe ich nicht verstanden (U*R, V * V/A = V²/A ???), sondern nur, dass U₀ vermutlich 5 V ist.

Der Gesamtwiderstand der 3 parallel geschalteten Widerstände 10Ω, 100Ω und 1000Ω beträgt ca. 9 Ω.

Also Rgesamt = 29,009 ohm allerdings würde dann dass Ergebnis aus der Lösung nicht mehr stimmen .

Wieso stimmt dann das Ergebnis nicht mehr? Wenn die ca. 9 Ω  als Innenwiderstand R_i einer realen Spannungsquelle angesehen werden und die 20 Ω als Lastwiderstand R_L, dann ist R_ges = R_i + R_L = 9 Ω + 20 Ω = 29 Ω und gem. der Spannungsteilerregel wäre U_AB = U_L = U₂₀ = 5 V * 20 Ω / 29 Ω ≈ 3,45V.

Gruß Enano

Comments

Ok ich hab mein Fehler gefunden. Danke euch
