Wie konstruiere ich den Strahlengang bei einer Lupe?

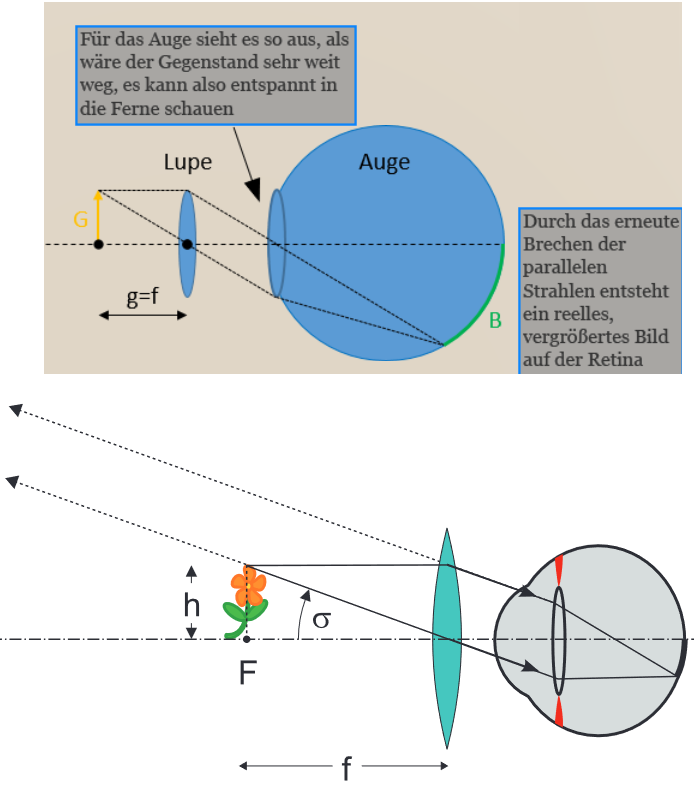

Ich habe in der Literatur 2 Möglichkeiten gefunden, die sich irgendwie gegenseitig ausschließen. Hier sind die Skizzen:
Es geht nämlich darum, wie der Strahlengang, nachdem er von der Lupe gebrochen wurde, nun als zweites von der Linse gebrochen werden würde. In Bild 1 ist der Strahlengang anders als in Bild 2, wo der von der Linse ausgehende Strahl geradezu waagerecht ist. Wie werden nun die Strahlen an der Linse gebrochen und was unterscheidet Bild 1 von Bild 2?
