Die Aufgabe:

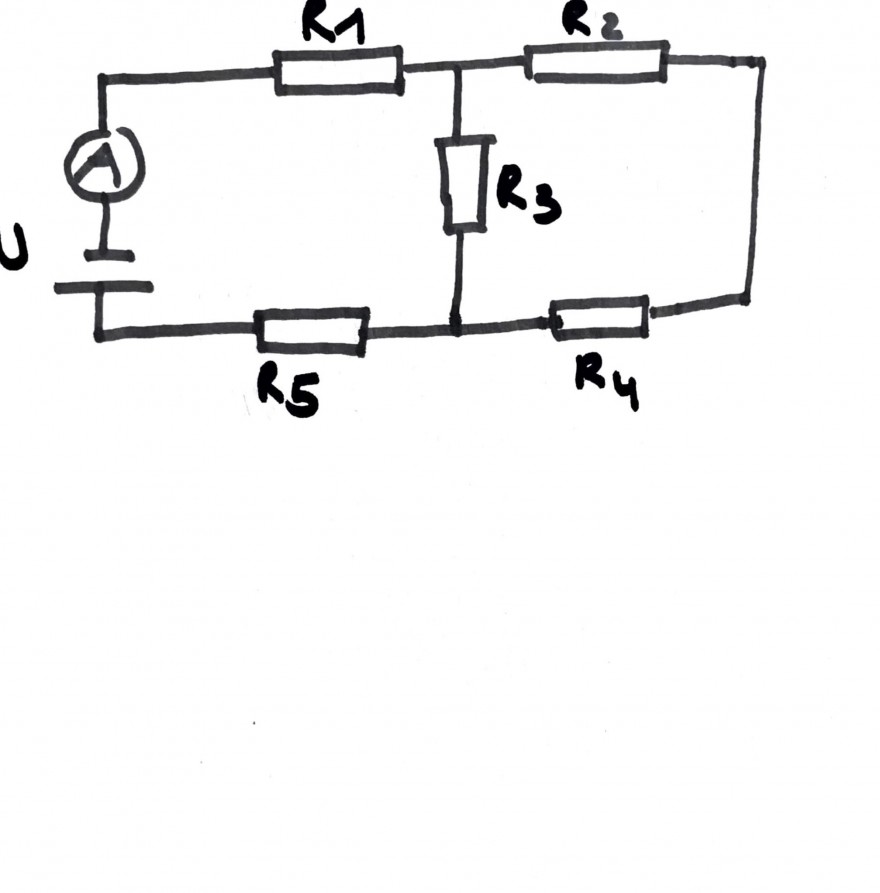

Gegeben sind: R1=R2=10 Ohm. R3=R4=14Ohm, R5=8ohm, U=12V

Gesucht ist I bei A.


Problem/Ansatz:

Kann mir jemand erklären, ob mein Ergebnis stimmt. Ich hab zuerst die Widerstände 1/r2r3r4 zusammengefasst und habe dann 4,546 rausbekommen. U=I*R umgeformt nach I. Also hab ich 12/R1+R234+R5=0,36 A rausbekommen. Stimmt das so?


Text erkannt:

\( \left.\frac{[1}{n_{5}} \frac{\left[R_{3}\right.}{R_{4}}\right] \)

Avatar von

1 Antwort

0 Daumen

Beste Antwort

Hallo,

Rges =  R1 + R234 + R5

     mit R234 =  R24 · R3 / (R24 + R3)    [ Parallelschaltung von R3 und R24 ]

     mit   R24  =  R2 + R4

Mit dem Ausrechnen musst du unten anfangen und dann jeweils in die Zeile darüber einsetzen.

Dann I = U / Rges

Gruß Wolfgang

Avatar von 9,1 k

Besten Dank! Ich hab für I=0,54 A rausbekommen, falls ich mich nicht verrechnet habe. Stimmt das so?

Ich hätte noch eine Frage: Beim zusammenfassen der Widerstände: Wenn ich R234 berechne, kann ich dann R23 ausrechnen statt R24 und R234= R23*R4/R4+R23 ?

Also Warum R24 und nicht R23?

Beste Grüße

Wenn ich R234 berechne, kann ich dann R23 ausrechnen statt R24 und R234= R23*R4/R4+R23 ?

Nein, R23 ist nicht parallel zu R4 geschaltet.

Ich komme auf I ≈ 0,45 A

Okay, also das was parallel ist zusammenfassen und schauen ob sich noch was zusammenfassen lässt, in diesem Fall sind dann R24 und R3 Parallel.

Ich habs nochmal gerechnet, aber irgendwie bekomm ich für I ein anderes Ergebnis :/

Für R24=5,833 und für R234=4,117. Hast du bei R24= 10 + 14=24 gerechnet oder 1/R2+1/R4?

R24=5,833  ist falsch

Ich verstehe echt nicht, wie du darauf kommst.

R2 und R4 liegen in Serie:

R24 = R2 + R4 = 10 Ω + 14 Ω = 24 Ω

R234 ist dann natürlich auch falsch:

R234 =  24*14 / (24+14) ≈ 8,84 Ω

_________

allgemein gilt bei parallel geschalteten Widerständen R1 und R2

1/Rges =  1/R1 + 1/ R2

 ⇔  Rges =  R1 · R2 / (R1 + R2)

Achso, ich weiß wo mein Fehler lag. Ich verwechsel immer Parallel und serienschaltung miteinander. R2 und R4 sind in Reihe geschalten und und R24 und R3 sind parallel, richtig?

Ja, richtig :-)

Okay, vielen Dank für die tolle Erklärung!

gern geschehen
